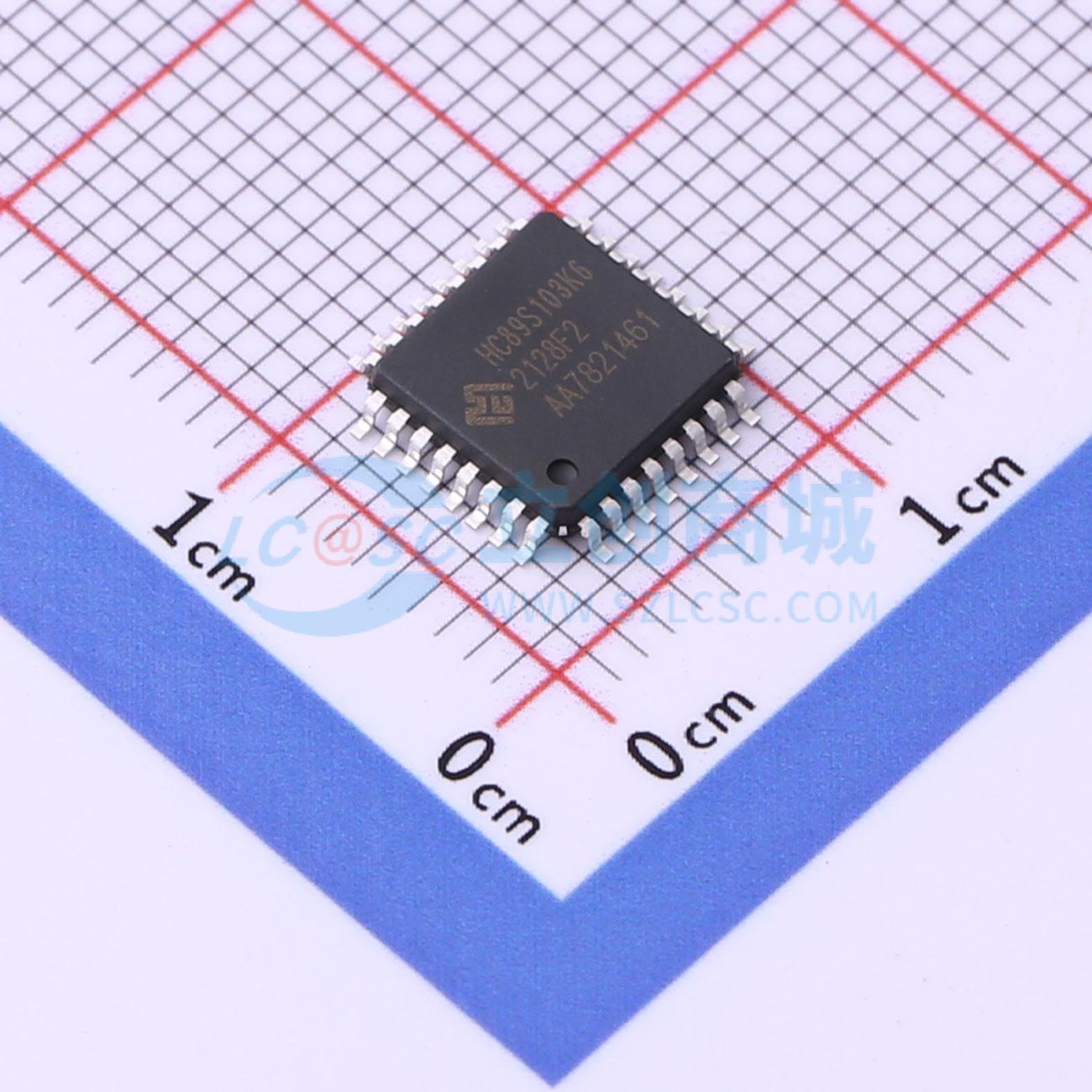

HC89S103K6T6CPM

HC89S103K6 是一颗采用高速低功耗CMOS 工艺设计开发的增强型8 位单片机，内部有32K Bytes FLASH 程序存储器，256 Bytes IRAM 和1K Bytes XRAM，29 个双向I/O 口，5 个16 位定时器/计数器，3 组12 位带死区控制互补PWM，1 个8 位PWM，2 个UART，1 个SPI，一个IIC，最多26 个外部中断， 16+2 路12 位ADC，四种系统工作模式（正常、低速、掉电和空闲）和18 个中断源。

• CPU：增强型1T 8051 内核
• ROM：32K Bytes FLASH，IAP 和ICP 操作，支持双线/JTAG 仿真和烧录，灵活的代码保护模式
• RAM：256 Bytes IRAM，1K Bytes XRAM
• 时钟：内部高精度32MHz RC，内部44KHz RC，外部高频晶振4MHz－20MHz，外部低频晶振32.768KHz，多种时钟输出
• 多种复位方式：上电复位（POR），多级低电压复位（BOR）4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V，看门狗（WDT）复位，软件复位，堆栈溢出复位，外部管脚低电平复位，外部管脚电压（1.2V）检测复位
• I/O：29 个双向I/O 口，开漏、上下拉、SMT、输入输出、驱动能力可配置；外设功能引脚全映射模块PTM，所有端口4 种驱动能力可配置，所有端口可配置为1/2bias、1/3bias 软件LCD 驱动
• 中断：18 个中断源，4 级中断优先级，最多26 个外部中断
• 定时器/计数器：T0/T1 兼容标准8051，16 位自动重载，T3 可以工作在掉电模式，T4 可以使用外部信号触发定时，T5 带捕获功能
• PWM：最多3 组12 位带死区控制互补PWM 可配置为6 路独立输出可当定时器使用具有故障检测功能，1 路8 位单输出PWM
• 通讯模块：2 个UART，1 个SPI，1 个IIC
• ADC 检测电路：支持最多16+2 ch 12 位ADC 检测，ADC 参考电压可选内部VREF(2V/3V/4V)、外部VREF、VDD，支持5 种转换模式：单次模式、连续模式、带缓存的连续模式、单次扫描模式、连续扫描模式
• 低电压检测模块：VDD 多级电压检测，可中断4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V
• 循环冗余校验（CRC）
• 省电模式：空闲模式，掉电模式
• 工作条件：宽电压2.0V - 5.5V，温度范围 -40°C - +85°C
• 封装类型：LQFP32
• 外设引脚为输入功能（T0/1/3/5 外部输入、RXD 等等）特性时，系统将允许其多对一映射，即将多种输入特性外设功能引脚分配到同一IO 口上，此举可使用户系统得到更好优化
• 外设引脚为输出功能（T0/1/4 时钟输出、TXD 等等）特性时，如果将多个输出特性外设功能引脚分配到同一IO 口，遵循固定的优先级，只能有一个输出有效
• 软件操作，使用灵活
• 用户在应用系统设计时，不用考虑外设功能引脚布局问题，从而降低开发成本
• 用户在开发过程中遇到如PCB 上外设功能引脚布局错误情况时，可使用该模块对外设功能引脚进行重新分配，从而缩短开发周期
• 用户应用系统升级如更换外围器件或MCU 时，改动项可减至最少，从而降低系统维护成本
