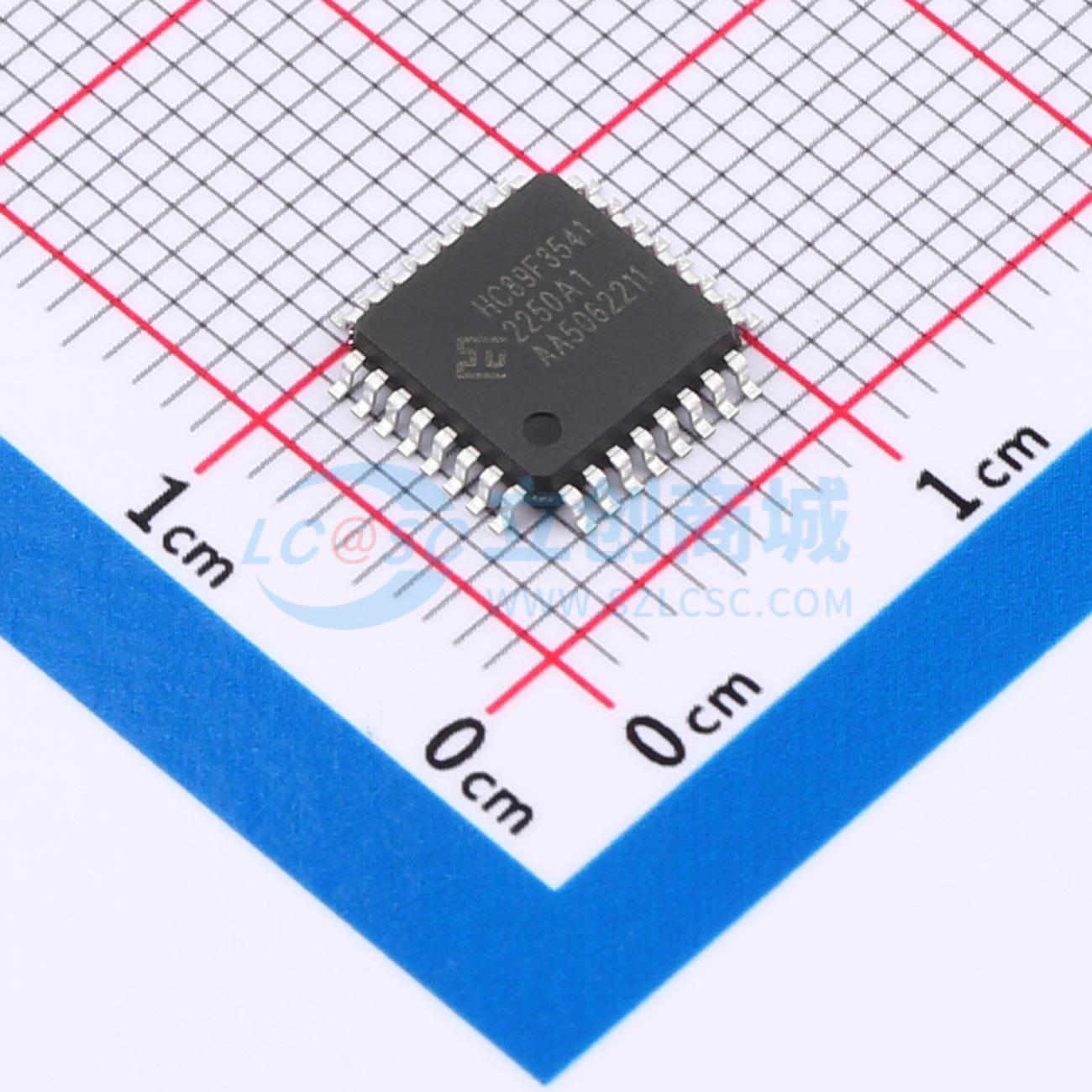

HC89F3541-LQFP32-Y-M
HC89F3541-LQFP32-Y-M
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HC89F3541/3531/3421 是一颗采用高速低功耗 CMOS 工艺设计开发的增强型 8 位触摸单片机,内部 有 32K Bytes FLASH 程序存储器,256 Bytes IRAM 和 1K Bytes XRAM,最多 30 个双向 I/O 口,1 个外 设功能引脚全映射模块 PTM ,5 个 16 位定时器/计数器,3 组 12 位带死区控制互补 PWM,1 个 8 位 PWM, 2 个 UART,1 个 SPI,一个 IIC,最多 26 个外部中断,最多 16 通道电容触摸按键检测,最多 16+2 路 12 位 ADC,四种系统工作模式(正常、低速、掉电和空闲)和 19 个中断源。
- 品牌名称
- holychip(芯圣电子)
- 商品型号
- HC89F3541-LQFP32-Y-M
- 商品编号
- C3025582
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.7925克(g)
商品参数
参数完善中
商品概述
HC89F3541/3531/3421 是一颗采用高速低功耗CMOS 工艺设计开发的增强型8 位触摸单片机,内部有32K Bytes FLASH 程序存储器,256 Bytes IRAM 和1K Bytes XRAM,最多30 个双向I/O 口,1 个外设功能引脚全映射模块PTM ,5 个16 位定时器/计数器,3 组12 位带死区控制互补PWM,1 个8 位PWM,2 个UART,1 个SPI,一个IIC,最多26 个外部中断,最多16 通道电容触摸按键检测,最多 16+2 路12 位ADC,四种系统工作模式(正常、低速、掉电和空闲)和19 个中断源。
商品特性
- CPU:增强型1T 8051内核
- ROM:32K Bytes FLASH;IAP和ICP操作;支持双线及JTAG仿真;灵活的代码保护模式
- RAM:256 Bytes IRAM;1K Bytes XRAM
- 时钟:内部高精度32MHz RC;内部44KHz RC;外部高频晶振4MHz~20MHz;外部低频晶振32.768KHz;多种时钟输出
- 多种复位方式:上电复位(POR);多级低电压复位(BOR)4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V;看门狗(WDT)复位;软件复位;堆栈溢出复位;外部管脚低电平复位;外部管脚电压(1.2V)检测复位
- I/O:最多30个双向I/O口;开漏、上下拉、施密特、输入输出、驱动能力可配置;外设功能引脚全映射模块PTM;所有端口4种驱动能力可配置;所有端口可配置为1/2bias、1/3bias软件LCD驱动
- 中断:19个中断源;4级中断优先级;最多26个外部中断
- 定时器/计数器:T0/T1兼容标准8051,16位自动重载;T3可以工作在掉电模式;T4可以使用外部信号触发定时;T5带捕获功能
- PWM:最多3组12位带死区控制互补PWM,可配置为6路独立输出,可当定时器使用,具有故障检测功能;1路8位单输出PWM
- 通讯模块:2个UART;1个SPI;1个IIC
- ADC检测电路:支持最多 16+2 ch 12位ADC检测;ADC参考电压可选内部VREF(2V/3V/4V)、外部VREF、VDD;支持5种转换模式:单次模式、连续模式、带缓存的连续模式、单次扫描模式、连续扫描模式
- 电容触摸按键(CTK)检测电路:支持最多16ch电容触摸按键检测;灵活的灵敏度调节能力;防水、抗干扰;提供完整触摸库
- 低电压检测模块:VDD多级电压检测,可中断4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V
- 循环冗余校验(CRC)
- 省电模式:空闲模式,掉电模式
- 工作条件:宽电压 2.0V~5.5V;温度范围 -40℃~+105℃
- 封装类型:LQFP32;SOP28;SOP24;SOP/DIP20;SOP16
