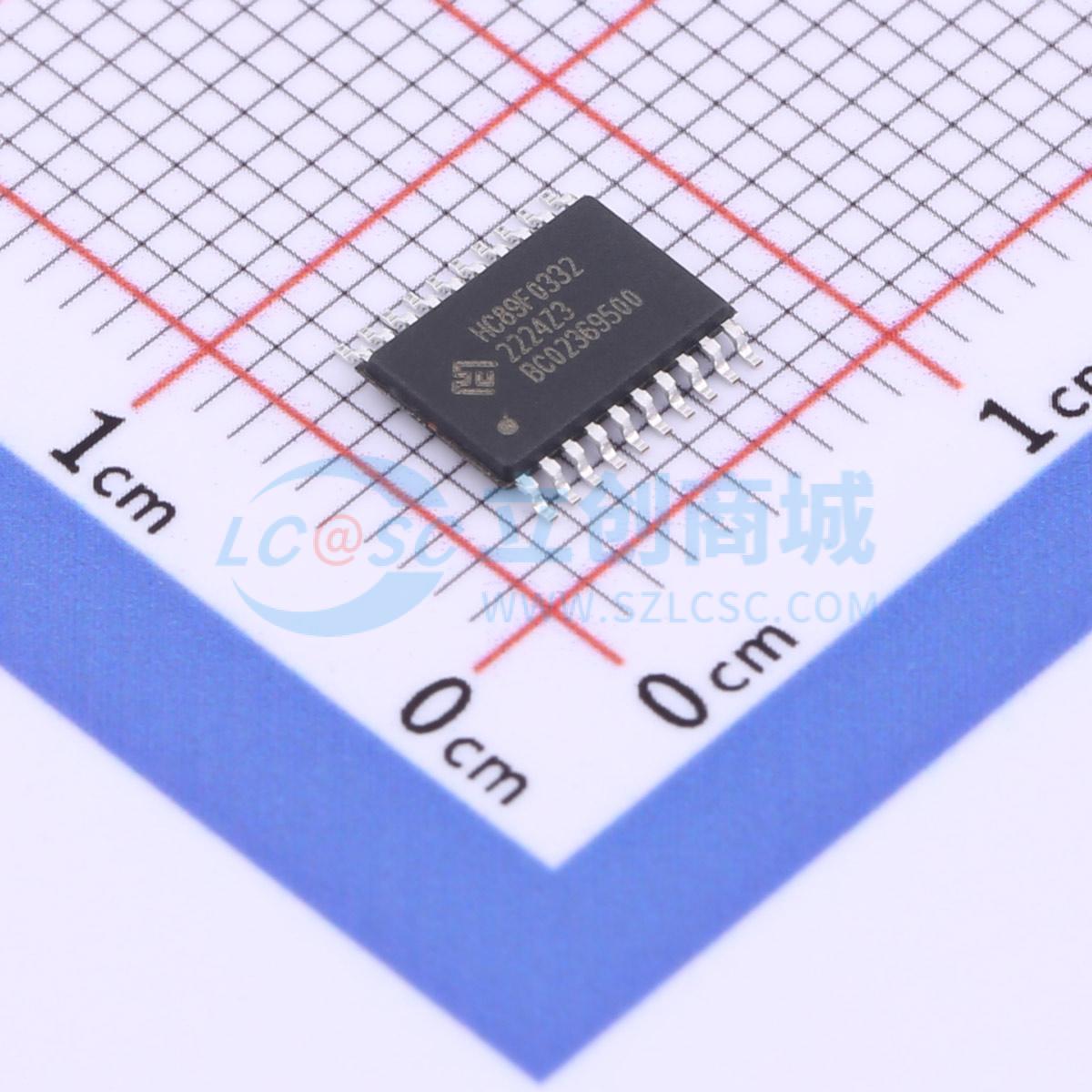

HC89F0332-TSS020-T-M

HC89F0332/0322 是一颗采用高速低功耗CMOS 工艺设计开发的增强型8 位单片机，内部有8K Bytes FLASH 程序存储器，256Bytes IRAM+768Bytes XRAM，最多18 个双向I/O 口，1 个外设功能引脚全映射模块PTM，5 个16 位定时器/计数器，3 组12 位带死区控制互补PWM，1 路8 位PWM，1 个UART，1 个SPI，16 个外部中断，16+2 路12 位ADC，1 个低压检测模块，四种系统工作模式和15 个中断源。

• CPU：增强型1T 8051 内核
• ROM：8K Bytes FLASH，IAP 和 ICP 操作，灵活的代码保护模式
• RAM：256 Bytes IRAM，768 Bytes XRAM
• 时钟：内部高精度32MHz RC，可软件微调；内部44KHz RC；外部高频晶振4MHz－20MHz；外部低频晶振32.768KHz；多种时钟输出
• 多种复位方式：上电复位（POR）；多级低电压复位（BOR）4.2/3.9/3.6/3.0/2.6V；看门狗复位；软件复位；堆栈溢出复位；外部低电平复位；外部管脚电压（1.2V）检测复位
• I/O：最多18 个双向I/O 口；多种模式可配：输入、带上拉输入、带下拉输入、施密特输入、模拟输入、强推挽输出、开漏输出、开漏带上拉输出；外设功能引脚全映射模块PTM
• 中断：15 个中断源；4 级中断优先级；16 个外部中断
• 定时器/计数器：T0/T1 兼容标准8051，16 位自动重载；T3 可以工作在掉电模式；T4 可以使用外部信号触发定时；T5 带捕获功能
• PWM：最多3 组12 位带死区控制互补PWM，可配置为6 路独立输出，可当定时器使用，具有故障检测功能，可配置边沿对齐或中心对齐；1 路8 位单输出PWM
• 通讯模块：1 个UART；1 个SPI
• ADC 检测电路：支持16+2 ch 12 位ADC 检测；ADC 参考电压可选内部2/3/4V、外部VREF、VDD；软件触发、外部触发、定时器触发
• 低电压检测模块：比较器功能；VDD 多级电压检测，可中断4.2/3.9/3.6/3.0/2.6V
• 循环冗余校验（CRC）
• 省电模式：空闲模式；掉电模式
• 工作条件：宽电压2.9V - 5.5V；温度范围 - 40℃ - 85℃
• 封装类型：TSSOP20/SOP16
• 支持SWD 仿真和下载
• 外设引脚为输入功能（T0/1/3/5 外部输入、RXD 等等）特性时，系统将允许其多对一映射，即将多种输入特性外设功能引脚分配到同一IO 口上，此举可使用户系统得到更好优化
• 外设引脚为输出功能（T0/1/4 时钟输出、TXD 等等）特性时，如果将多个输出特性外设功能引脚分配到同一IO 口，遵循固定的优先级，只能有一个输出有效
• 软件操作，使用灵活
• 用户在应用系统设计时，不用考虑外设功能引脚布局问题，从而降低开发成本
• 用户在开发过程中遇到如PCB 上外设功能引脚布局错误情况时，可使用该模块对外设功能引脚进行重新分配，从而缩短开发周期
• 用户应用系统升级如更换外围器件或MCU 时，改动项可减至最少，从而降低系统维护成本
• HC89F0332/0322 的CPU 是一个增强型1T 兼容8051 的内核，在同样的系统时钟下，较之传统的8051 芯片具有运行更快速，性能更优越的特性
