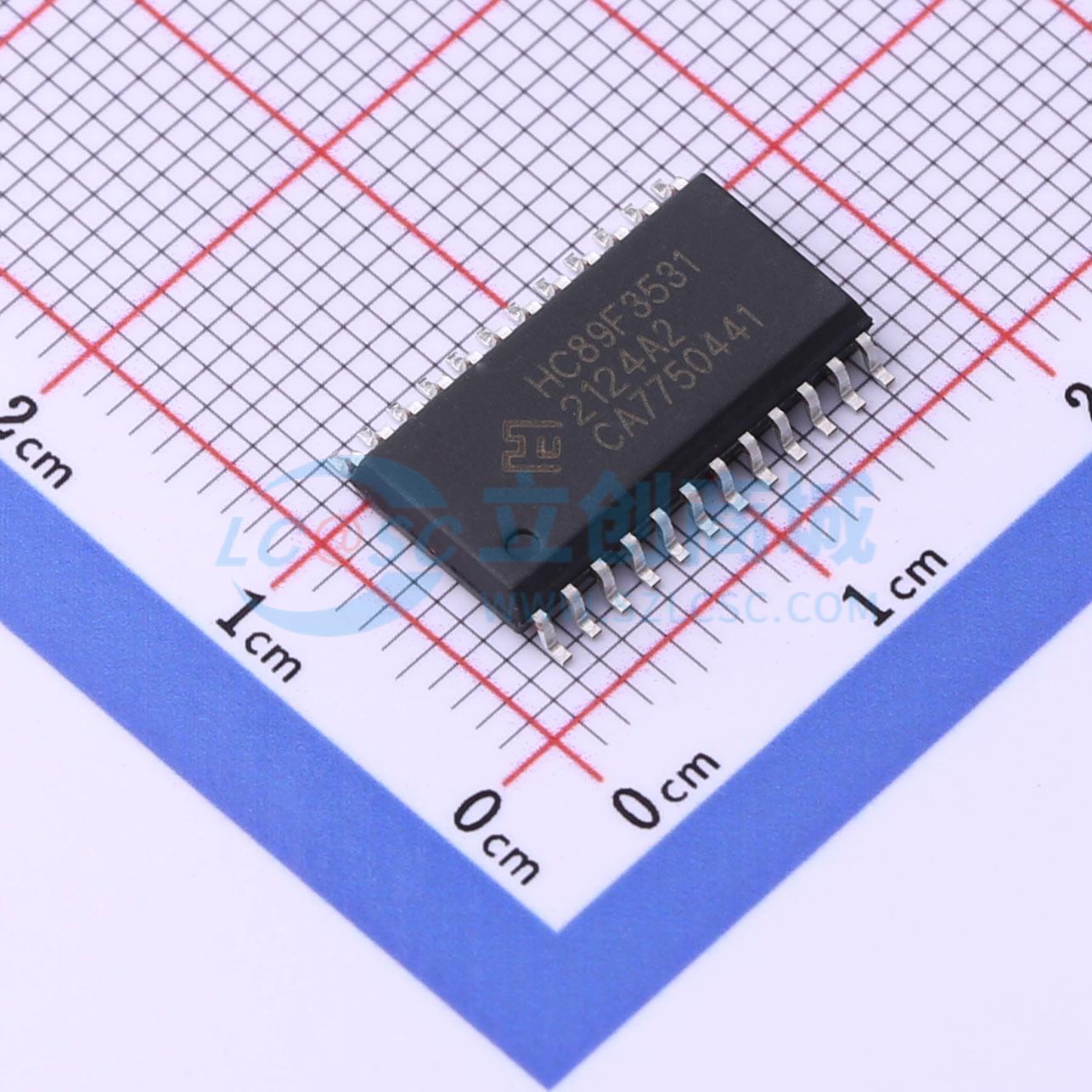

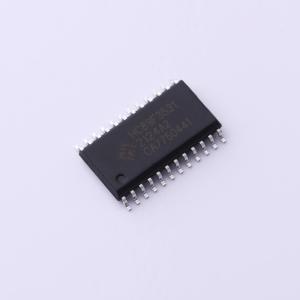

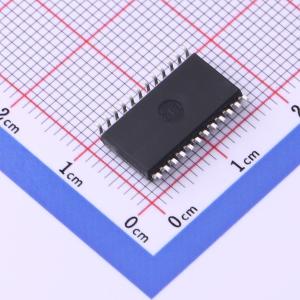

HC89F3531-SOP24-T-M

HC89F3541/3531/3421 是一颗采用高速低功耗CMOS 工艺设计开发的增强型8 位触摸单片机，内部有32K Bytes FLASH 程序存储器，256 Bytes IRAM 和1K Bytes XRAM，最多30 个双向I/O 口，1 个外设功能引脚全映射模块PTM ，5 个16 位定时器/计数器，3 组12 位带死区控制互补PWM，1 个8 位PWM，2 个UART，1 个SPI，一个IIC，最多26 个外部中断，最多16 通道电容触摸按键检测，最多 16+2 路12 位ADC，四种系统工作模式（正常、低速、掉电和空闲）和19 个中断源。

• CPU: 增强型1T 8051内核
• ROM: 32K Bytes FLASH, IAP和ICP操作, 支持双线及JTAG仿真, 灵活的代码保护模式
• RAM: 256 Bytes IRAM, 1K Bytes XRAM
• 时钟: 内部高精度32MHz RC, 内部44KHz RC, 外部高频晶振4MHz~20MHz, 外部低频晶振32.768KHz, 多种时钟输出
• 多种复位方式: 上电复位（POR）, 多级低电压复位（BOR）4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V, 看门狗（WDT）复位, 软件复位, 堆栈溢出复位, 外部管脚低电平复位, 外部管脚电压（1.2V）检测复位
• I/O: 最多30个双向I/O口, 开漏、上下拉、施密特、输入输出、驱动能力可配置, 外设功能引脚全映射模块PTM, 所有端口4种驱动能力可配置, 所有端口可配置为1/2bias、1/3bias软件LCD驱动
• 中断: 19个中断源4级中断优先级, 最多26个外部中断
• 定时器/计数器: T0/T1兼容标准8051，16位自动重载, T3可以工作在掉电模式, T4可以使用外部信号触发定时, T5带捕获功能
• PWM: 最多3组12位带死区控制互补PWM - 可配置为6路独立输出 - 可当定时器使用具有故障检测功能, 1路8位单输出PWM
• 通讯模块: 2个UART, 1个SPI, 1个IIC
• ADC检测电路: 支持最多 16+2 ch 12位ADC检测, ADC参考电压可选内部VREF(2V/3V/4V)、外部VREF、VDD支持5种转换模式：单次模式、连续模式、带缓存的连续模式、单次扫描模式、连续扫描模式
• 电容触摸按键（CTK）检测电路: 支持最多16ch电容触摸按键检测, 灵活的灵敏度调节能力, 防水、抗干扰, 提供完整触摸库
• 低电压检测模块: VDD多级电压检测，可中断4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V
• 循环冗余校验（CRC）
• 省电模式: 空闲模式，掉电模式
• 工作条件: 宽电压 2.0V~5.5V, 温度范围 -40℃~+85℃
• 封装类型: LQFP32, SOP28, SOP24, SOP/DIP20, SOP16
