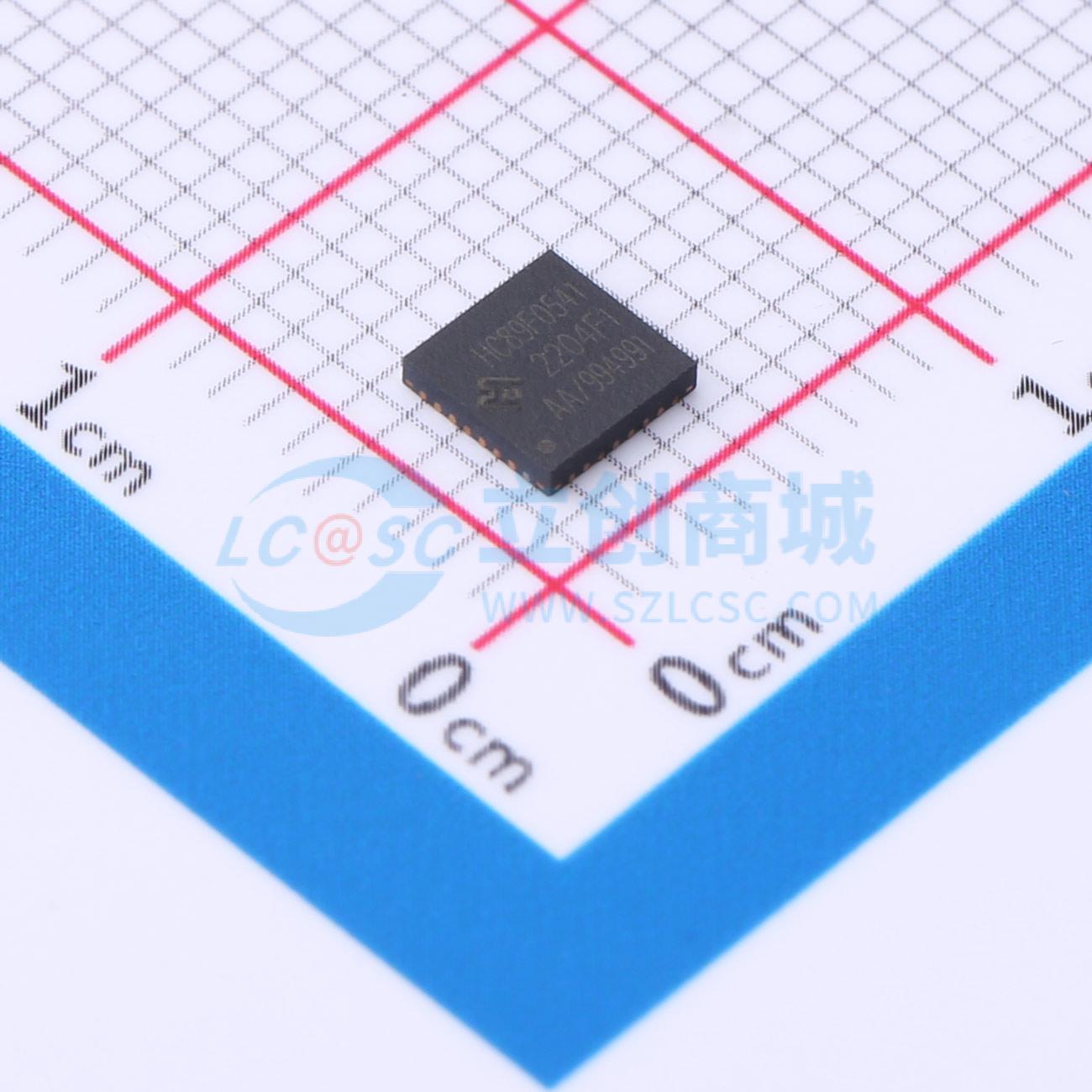

温馨提醒：图片仅供参考，商品以实物为准
HC89F0541-QFN32-Y-M
32/28/24/20引脚8位ADC型FLASH单片机，外设功能引脚全映射
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HC89F0541是一颗采用高速低功耗CMOS工艺设计开发的增强型8位单片机，内部有32KBytes FLASH程序存储器，256 Bytes IRAM和1K Bytes XRAM，最多30个双向I/O口，5个16位定时器/计数器，3组12位带死区控制互补PWM，1个8位PWM，2个UART通信口，1个SPI通信口，1个IIC通信口，26个外部中断，16+2路12位ADC，四种系统工作模式（正常、低频、掉电和空闲）和18个中断源。
- 品牌名称
- holychip(芯圣电子)
- 商品型号
- HC89F0541-QFN32-Y-M
- 商品编号
- C3025574
- 商品封装
- QFN-32-EP(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.51克(g)
商品参数
参数完善中
商品概述
HC89F0541/0531 是一颗采用高速低功耗CMOS 工艺设计开发的增强型8 位单片机，内部有32KBytes FLASH 程序存储器，256 Bytes IRAM 和1K Bytes XRAM，最多30 个双向I/O 口，5 个16 位定时器/计数器，3 组12 位带死区控制互补PWM，1 个8 位PWM，2 个UART，1 个SPI，一个IIC，最多26 个外部中断，16+2 路12 位ADC，四种系统工作模式（正常、低速、掉电和空闲）和18 个中断源。
商品特性
- CPU：增强型1T 8051内核
- ROM：32K Bytes FLASH，IAP和ICP操作，支持双线/JTAG仿真和烧录，灵活的代码保护模式
- RAM：256 Bytes IRAM，1K Bytes XRAM
- 时钟：内部高精度32MHz RC，内部44KHz RC，外部高频晶振4MHz－20MHz，外部低频晶振32.768KHz，多种时钟输出
- 多种复位方式：上电复位（POR），多级低电压复位（BOR）4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V，看门狗（WDT）复位，软件复位，堆栈溢出复位，外部管脚低电平复位，外部管脚电压（1.2V）检测复位
- I/O：最多30个双向I/O口，开漏、上下拉、SMT、输入输出、驱动能力可配置，外设功能引脚全映射模块PTM，所有端口4种驱动能力可配置，所有端口可配置为1/2bias、1/3bias软件LCD驱动
- 中断：18个中断源，4级中断优先级，最多26个外部中断
- 定时器/计数器：T0/T1兼容标准8051，16位自动重载，T3可以工作在掉电模式，T4可以使用外部信号触发定时，T5带捕获功能
- PWM：最多3组12位带死区控制互补PWM可配置为6路独立输出可当定时器使用具有故障检测功能，1路8位单输出PWM
- 通讯模块：2个UART，1个SPI，1个IIC
- ADC检测电路：支持最多16+2 ch 12位ADC检测，ADC参考电压可选内部VREF(2V/3V/4V)、外部VREF、VDD，支持5种转换模式：单次模式、连续模式、带缓存的连续模式、单次扫描模式、连续扫描模式
- 低电压检测模块：VDD多级电压检测，可中断4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V
- 循环冗余校验（CRC）
- 省电模式：空闲模式，掉电模式
- 工作条件：宽电压2.0V - 5.5V，温度范围 -40℃ - +85℃
- 封装类型：LQFP32/QFN32/ SOP28/SSOP28/SSOP24/QFN24/SOP20/TSSOP20
