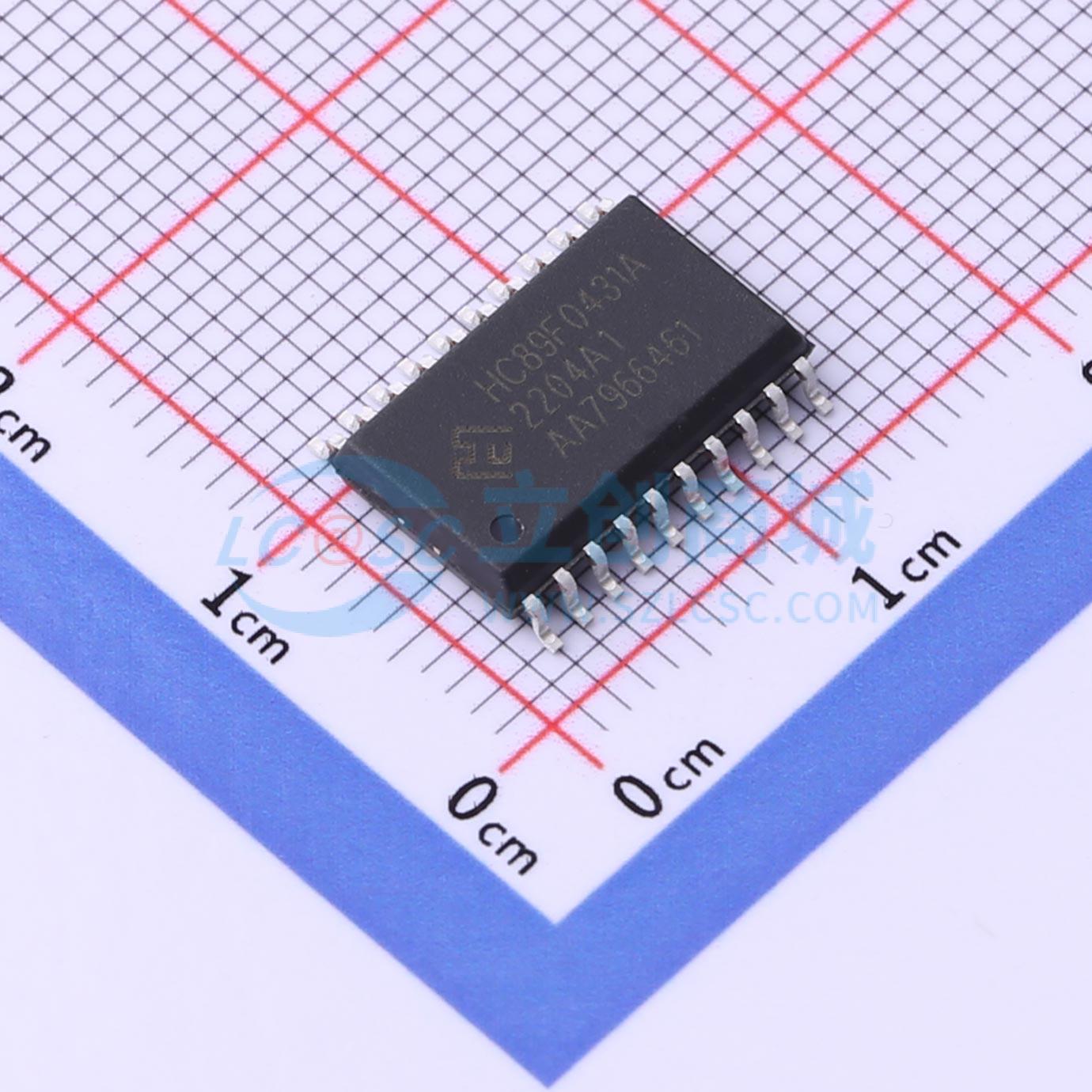

温馨提醒：图片仅供参考，商品以实物为准

HC89F0431A-SOP20-T-M

8位ADC型FLASH单片机

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HC89F0431A是一颗采用高频低功耗CMOS工艺设计开发的增强型8位单片机，内部有16KBytes FLASH程序存储器，128 Bytes EEPROM,256 Bytes IRAM和768 Bytes XRAM，18个双向I/O口，1个外设功能引脚全映射模块PTM，5个16位定时器/计数器，3组12位带死区控制互补PWM，1个8位PWM，2个UART通信口，1个SPI通信口，1个IIC通信口，16个外部中断，16+2路12位ADC，四种系统工作模式（正常、低频、掉电和空闲）和17个中断源
品牌名称: holychip(芯圣电子)
商品型号: HC89F0431A-SOP20-T-M
商品编号: C3025556
商品封装: SOP-20-300mil
包装方式: 管装
商品毛重: 0.91克(g)

商品参数

参数完善中

商品概述

HC89F0431A/0421A/0411A 是一颗采用高速低功耗CMOS 工艺设计开发的增强型8 位单片机，内部有16K Bytes FLASH 程序存储器，256Bytes IRAM+768Bytes XRAM，最多18 个双向I/O 口，5 个16位定时器/计数器，3 组12 位带死区控制互补PWM，1 路8 位PWM，2 个UART，1 个SPI，1 个IIC，16 个外部中断，16+2 路12 位ADC，1 个低压检测模块，四种系统工作模式和多个中断源。

商品特性

CPU：增强型1T 8051内核
ROM：16K Bytes FLASH/128 Bytes EEPROM，IAP和ICP操作，灵活的代码保护模式
RAM：256 Bytes IRAM，768 Bytes XRAM
时钟：内部高精度32MHz RC，可软件微调，内部44KHz RC，外部高频晶振4MHz－20MHz，外部低频晶振32.768KHz，多种时钟输出
多种复位方式：上电复位（POR），多级低电压复位（BOR）4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V，看门狗（WDT）复位，软件复位，堆栈溢出复位，外部管脚低电平复位，外部管脚电压（1.2V）检测复位
I/O：最多18个双向I/O口，多种模式可配：输入、带上拉输入、带下拉输入、施密特输入、模拟输入、强推挽输出、开漏输出、开漏带上拉输出，外设功能引脚全映射模块PTM，所有端口可配置1/2bias软件LCD驱动
中断：17个中断源，4级中断优先级，16个外部中断
定时器/计数器：T0/T1兼容标准8051，16位自动重载，T3可以工作在掉电模式，T4可以使用外部信号触发定时，T5带捕获功能
PWM：最多3组12位带死区控制互补PWM可配置为6路独立输出可当定时器使用具有故障检测功能可配置边沿对齐或中心对齐，1路8位单输出PWM
通讯模块：2个UART，1个SPI，1个IIC
ADC检测电路：支持16+2 ch 12位ADC检测，ADC参考电压可选内部1.3/2/3/4V、外部VREF、VDD，软件触发、外部触发、定时器触发
低电压检测模块：比较器功能，VDD多级电压检测，可中断4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V
循环冗余校验（CRC）
省电模式：空闲模式，掉电模式
工作条件：宽电压2.0V - 5.5V，温度范围 - 40°C - 105°C
封装类型：TSSOP20/SOP20，SOP16/SOP8
支持SWD、JTAG仿真和下载
