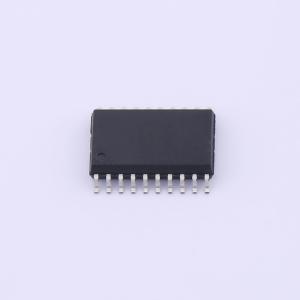

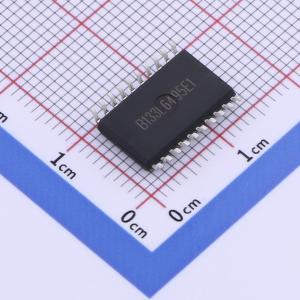

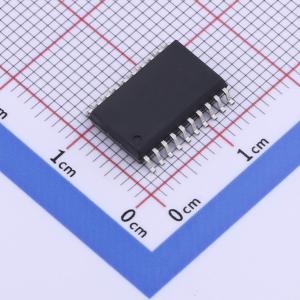

HC18P133L-SOP20-T实物图
  • HC18P133L-SOP20-T商品缩略图
  • HC18P133L-SOP20-T商品缩略图
  • HC18P133L-SOP20-T商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

HC18P133L-SOP20-T

24引脚8位AD型OTP单片机

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
HC18P13xL是一颗采用高速低功耗CMOS工艺设计开发的8位高性能精简指令单片机，内部有4K×16 位一次性编程ROM(OTP-ROM)，256×8位的数据寄存器（RAM），4组双向I/O口，三个Timer定时器/计 数器，两个CCP模块，一个PWM模块，支持一路UART。一个13通道的12位模数转换器，多个系统时钟， 四种系统工作模式以及多个中断源。这款单片机可以广泛应用于液晶梳子、电动车码表等产品。
品牌名称
holychip(芯圣电子)
商品型号
HC18P133L-SOP20-T
商品编号
C3025551
商品封装
SOP-20-300mil​
包装方式
管装
商品毛重
0.88克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
属性参数值
功能特性欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器；外部管脚复位(NRST)

商品特性

  • 8位CPU架构
  • 4K×16位OTP程序存储器
  • 256×8位通用数据寄存器
  • 支持立即寻址、直接寻址和间接寻址
  • 内置8级硬件堆栈
  • 提供上电复位、看门狗定时器复位、欠压复位和外部复位
  • 系统时钟支持高频和低频模式
  • 高频时钟源包括内部高频RC振荡器和外部高频时钟
  • 低频时钟源包括低频晶体振荡器和低频RC振荡器
  • 支持多种系统工作模式及高低频模式切换
  • 提供内核中断与外设中断，并支持全局中断使能
  • 中断源包括TIMER0、INT0外部中断、PORT电平变化中断、TIMER2、TIMER1、AD、CCP、UART和PWM
  • 提供多中断操作支持
  • I/O口具备输入输出控制、上拉控制、下拉控制和驱动控制功能
  • 集成看门狗定时器
  • 集成TIMER0、TIMER1和TIMER2定时器/计数器
  • TIMER0可配置为8位定时器或8位计数器
  • TIMER1为16位定时器/计数器，支持门控模式
  • TIMER2为8位定时器，带预分频器和后分频器
  • 集成CCP模块，支持捕捉模式、比较模式和PWM模式
  • 集成独立的PWM模块
  • PWM模块支持死区时间控制
  • 集成8位模数转换器
  • ADC支持8个输入通道
  • ADC转换速率最高可达200 ksps
  • 集成全双工异步串行通信接口
  • UART支持4种工作模式
  • 支持独立波特率发生器
  • 支持自动地址识别功能
  • 提供软件LCD驱动支持
  • 工作电压范围：2.2V ~ 5.5V
  • 工作温度满足范围
  • 符合要求
  • 提供SOP16和SSOP24封装选项
