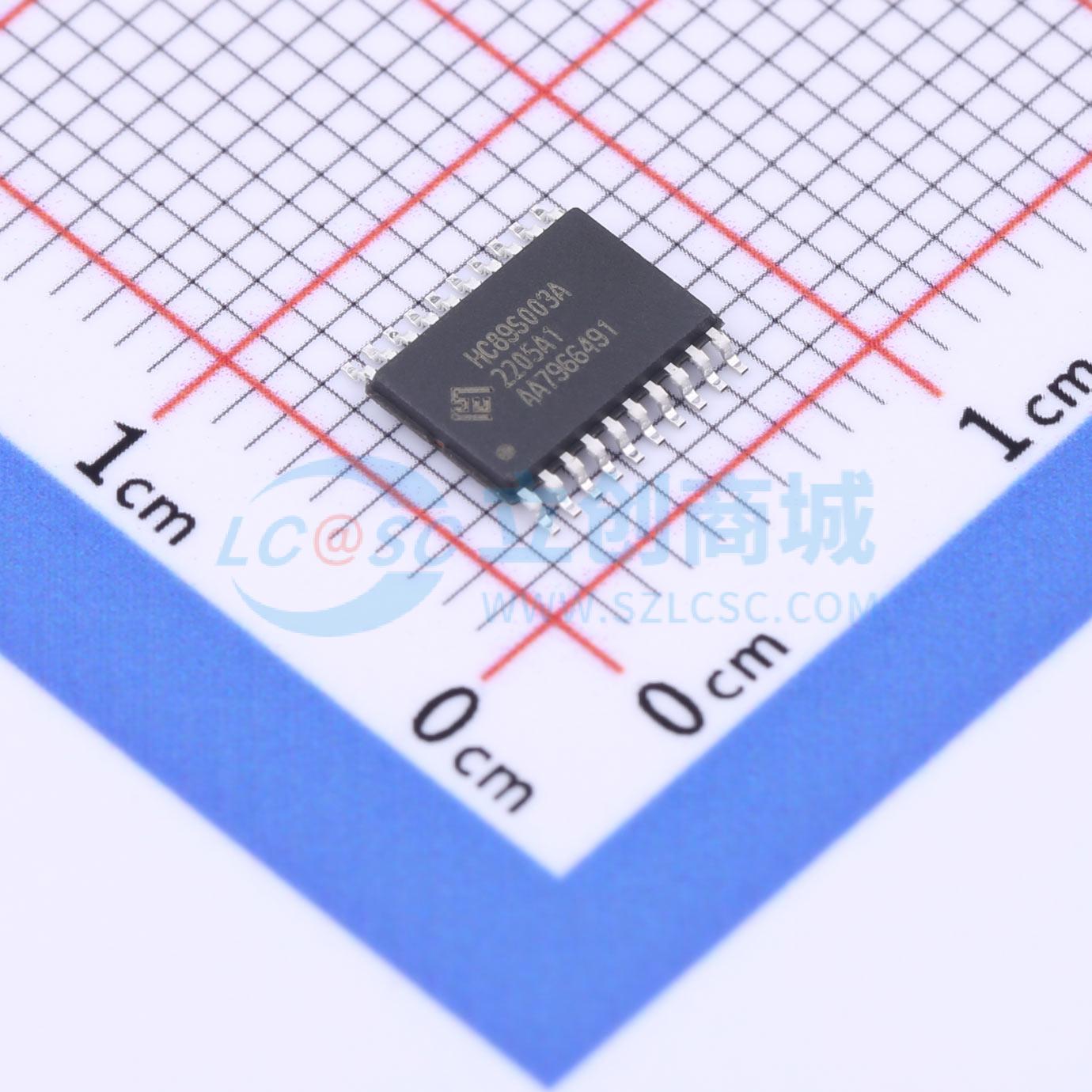

HC89S003AF4P7M

HC89S003A/001A 是一颗采用高速低功耗CMOS 工艺设计开发的增强型8 位单片机，内部有16KBytes FLASH 程序存储器，256Bytes IRAM+768Bytes XRAM，最多18 个双向I/O 口，5 个16 位定时器/计数器，3 组12 位带死区控制互补PWM，1 路8 位PWM，2 个UART，1 个SPI，1 个I²C，16 个外部中断， 16 + 2 路12 位ADC，1 个低压检测模块，四种系统工作模式和多个中断源。

• CPU：增强型1T 8051内核
• ROM：16K Bytes FLASH/128 Bytes EEPROM；IAP和ICP操作；灵活的代码保护模式
• RAM：256 Bytes IRAM；768 Bytes XRAM
• 时钟：内部高精度32MHz RC，可软件微调；内部44KHz RC；外部高频晶振4MHz－20MHz；外部低频晶振32.768KHz；多种时钟输出
• 多种复位方式：上电复位（POR）；多级低电压复位（BOR）4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V；看门狗复位；软件复位；堆栈溢出复位；外部低电平复位；外部管脚电压（1.2V）检测复位
• I/O：最多18个双向I/O口；多种模式可配：输入、带上拉输入、带下拉输入、施密特输入、模拟输入、强推挽输出、开漏输出、开漏带上拉输出；外设功能引脚全映射模块PTM；所有端口可配置1/2bias软件LCD驱动
• 中断：17个中断源；4级中断优先级；16个外部中断
• 定时器/计数器：T0/T1兼容标准8051，16位自动重载；T3可以工作在掉电模式；T4可以使用外部信号触发定时；T5带捕获功能
• PWM：最多3组12位带死区控制互补PWM可配置为6 路独立输出可当定时器使用具有故障检测功能可配置边沿对齐或中心对齐；1路8位单输出PWM
• 通讯模块：2 个UART；1 个SPI；1 个I²C
• ADC 检测电路：支持16 + 2通道12位ADC检测；ADC参考电压可选内部1.3/2/3/4V、外部VREF、VDD；软件触发、外部触发、定时器触发
• 低电压检测模块：比较器功能；VDD 多级电压检测，可中断4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V
• 循环冗余校验（CRC）
• 省电模式：空闲模式；掉电模式
• 工作条件：宽电压2.0V - 5.5V；温度范围 - 40°C - 105°C
• 封装类型：TSSOP20/QFN20；SOP8
• 支持SWD、JTAG 仿真和下载
• 外设引脚为输入功能（T0/1/3/5 外部输入、RXD 等等）特性时，系统将允许其多对一映射，即将多种输入特性外设功能引脚分配到同一IO 口上，此举可使用户系统得到更好优化。外设引脚为输出功能（T0/1/4 时钟输出、TXD 等等）特性时，如果将多个输出特性外设功能引脚分配到同一IO 口，遵循固定的优先级，只能有一个输出有效
• 软件操作，使用灵活。用户在应用系统设计时，不用考虑外设功能引脚布局问题，从而降低开发成本
• 用户在开发过程中遇到如PCB 上外设功能引脚布局错误情况时，可通过软件操作解决
