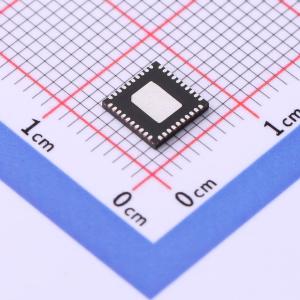

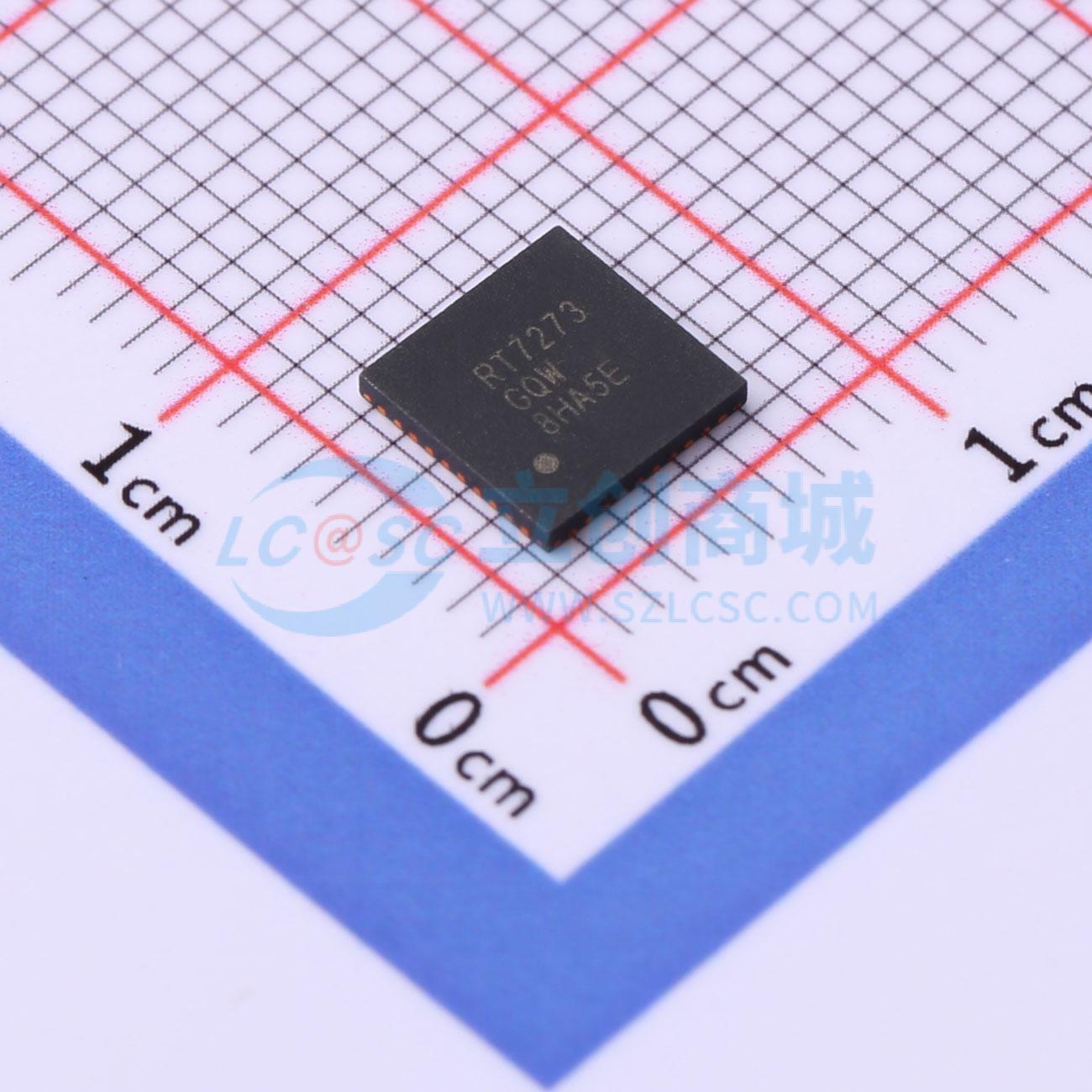

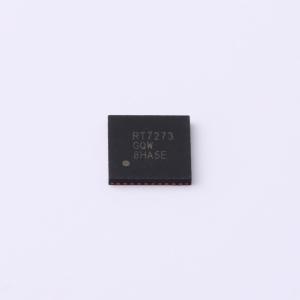

温馨提醒：图片仅供参考，商品以实物为准

RT7273GQW

三通道18V同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT7273GQW是一款三通道同步降压转换器,设计用于简化应用并允许设计师根据目标应用进行优化。该转换器可在5V、9V或12V系统中运行,具有集成的功率晶体管。输出电压可以通过外部电阻分压器设置为0.8V到输入电压减1V之间的任意值。每个转换器都具有使能引脚,用于延迟启动以实现排序功能,以及软启动引脚。
品牌名称: RICHTEK(立锜)
商品型号: RT7273GQW
商品编号: C3028966
商品封装: WQFN-40(6x6)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

RT7273 具备三个同步宽输入范围高效降压转换器。这些转换器旨在简化应用，同时让设计人员能够根据目标应用优化其使用方式。转换器可在 5V、9V 或 12V 系统中运行，并集成了功率晶体管。输出电压可通过电阻分压器在外部设置为 0.8V 至输入电源电压减 1V 之间的任意值。每个转换器都有一个使能引脚，可用于延迟启动以实现排序功能；一个软启动引脚，可通过选择软启动电容来调节软启动时间；还有一个电流限制引脚（RLIMx），可通过选择外部电阻来调节电流限制。COMP 引脚可通过简单的 RC 补偿来优化瞬态与直流精度响应。转换器的开关频率既可以通过连接到 ROSC 引脚的外部电阻进行设置，也可以在需要时同步到连接到 SYNC 引脚的外部时钟。开关转换器的工作频率范围为 300kHz 至 2.2MHz。转换器在 CH 1 与 CH 2、CH 3 之间以 180° 相位运行（CH 2 和 CH 3 同相运行），以降低对输入滤波器的要求。RT7273 还具备一种由外部信号启用的低功耗模式，当主处理器处于待机（低活动）模式时，可降低系统的输入功率。

商品特性

宽输入电源电压范围：4.5V 至 18V
输出范围：0.8V 至（VIN - 1V）
完全集成的三降压转换器，最大电流 3.5A/2.5A/2.5A，连续工作电流 3A/2A/2A
高效率
开关频率 300kHz 至 2.2MHz，由外部电阻设置
振荡器的外部同步引脚
外部使能/排序引脚，可通过外部电阻调节逐周期电流限制
软启动
采用简单补偿电路的电流模式控制
电源正常指示
当 LOWP = 高电平时，轻载下为不连续工作模式

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	800mV~17V
	输出电流	3A；2A
	开关频率	300kHz~2.2MHz
	工作温度	-

	属性	参数值
	同步整流	是
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
