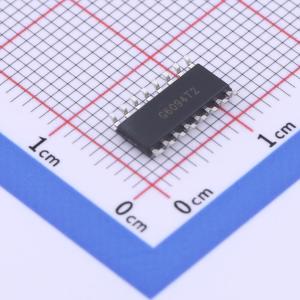

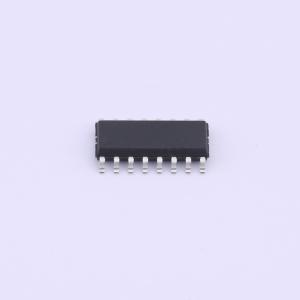

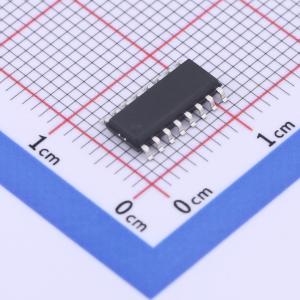

SQ2711L-SOP16-T

16引脚8位ADC型OTP单片机

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SQ2711L系列是采用高速低功耗CMOS工艺设计开发的8位高性能精简指令单片机，内部有1K×16位一次性编程ROM(OTP-ROM)，64×8位的数据寄存器（RAM），三组双向I/O口，两个Timer定时器/计数器，多个系统时钟，四种系统工作模式，一个最多八个通道的12位模数转换器以及多个中断源。这款单片机可以广泛应用于测量、马达控制、工业控制、家电类产品等。
品牌名称: holychip(芯圣电子)
商品型号: SQ2711L-SOP16-T
商品编号: C3025549
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.32克(g)

商品参数

参数完善中

商品概述

SQ2711L系列是采用高速低功耗CMOS工艺设计开发的8位高性能精简指令单片机，内部有 1K×16 位一次性编程ROM(OTP-ROM)， 64×8 位的数据寄存器（RAM），三组双向I/O口，两个Timer定时器/计数器，多个系统时钟，四种系统工作模式，一个最多八个通道的12位模数转换器以及多个中断源。这款单片机可以广泛应用于测量、马达控制、工业控制、家电类产品等。

商品特性

程序存储器（OTP ROM）空间： 1K×16 位
数据存储器（RAM）空间： 64×8 位
4 级堆栈缓冲器
输入输出双向端口：P0、P4、P5；单向输入端口：P0.4 与复位引脚复用；内置上拉电阻端口：P0、P4、P5
12位转换分辨率
最多8个模拟输入通道（7个外部ADC输入，一个内部1/4VDD检测）
内部参考电压（VDD、4V、3V、2V）；外部参考电压
两个8 位定时/计数器：TC0自动装载定时器/计数器/PWM0/Buzzer0输出；TC1自动装载定时器/计数器/PWM1/Buzzer1输出
5 个中断源：定时器中断（TC0和TC1）、ADC中断、INT0外部中断、INT1外部中断
时钟源由内部低频RC 振荡器提供16KHz@3V，32KHz@5V
系统时钟可设为2T~256T，大部分指令皆可在一个机器周期完成，支持立即、直接和间接寻址模式
高速时钟：晶体振荡器模式，高达12MHz；外部RC 模式；内部RC 模式，高达16MHz
低速时钟：内部RC 模式， 16KHz@3V ，32KHz@5V
封装形式：DIP16/SOP16，DIP14/SOP14，MSOP10，DIP8/SOP8/MSOP8，TSSOP8，SOT23-6

应用领域

测量
马达控制
工业控制
家电类产品
