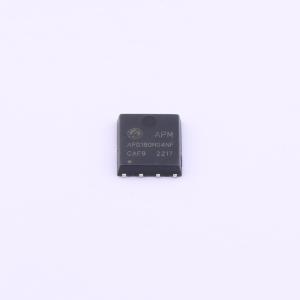

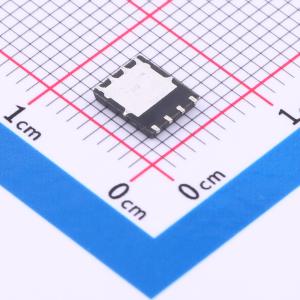

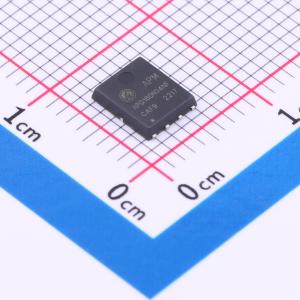

温馨提醒：图片仅供参考，商品以实物为准
APG180N04NF
40V,电流:180A,耐压:40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- APG180N04NF
- 商品编号
- C3024548
- 商品封装
- DFN-8(4.9x5.8)
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 180A | |
| 导通电阻(RDS(on)) | 1.5mΩ@10V | |
| 耗散功率(Pd) | 68W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 127nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 8.3nF | |
| 反向传输电容(Crss) | 130pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.51nF | |
| 栅极电压(Vgs) | ±20V |
商品概述
APG180N04NF采用先进的APM - SGT V技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 40V,ID = 180A
- RDS(ON) < 1.5 mΩ(@ VGS = 10 V,典型值:1.15 mΩ)
应用领域
- 电池管理系统(BMS)
- 无刷直流电机(BLDC)
- 不间断电源(UPS)
