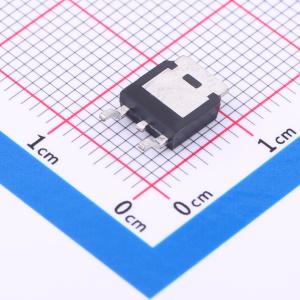

AP20N06BD
N沟道 耐压:60V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术，提供出色的 RDS(ON)，低栅极电荷，并且可以在低至 4.5V 的栅极电压下工作。该器件适用于电池保护或其他开关应用。
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP20N06BD
- 商品编号
- C3024562
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 42mΩ@10V | |
| 耗散功率(Pd) | 24W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 14nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 825pF | |
| 反向传输电容(Crss) | 41pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 49pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AP20N06BD采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60V ID = 20A
- RDS(ON)< 42 m Ω@ VGS=10 V (典型值:36 m Ω )
应用领域
- LED灯
- 负载开关
- 不间断电源
