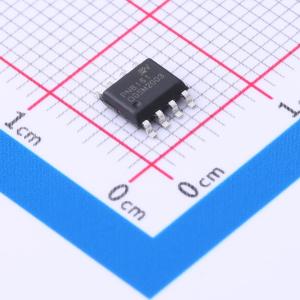

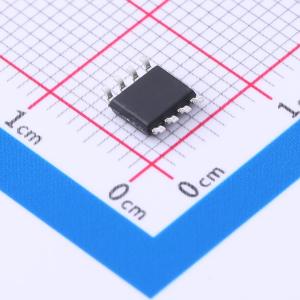

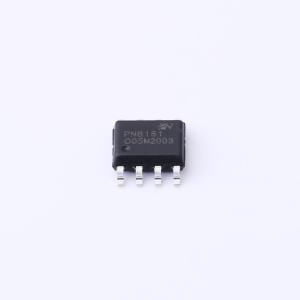

PN8161SE-M1
高性能准谐振交直流转换芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PN8161内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- PN8161SE-M1
- 商品编号
- C3024766
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~38V | |
| 开关频率 | 125kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | 690V | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OPT)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | PFM 调制；QR；PWM 调制 |
商品概述
PN8161内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。 该芯片提供了极为全面和性能优异的保护功能，包括输出过压保护、逐周期过流保护、过载保护、软启动、输入欠压保护功能。通过QR - PWM、QR - PFM、Burst - mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和Soft Driver技术充分保证良好的EMI表现。
商品特性
- 内置690V高雪崩能力的功率MOSFET
- 准谐振工作
- 最高开关频率125kHz
- 外围精简，无需启动电阻及CS检测电阻
- 高低压脚位两侧排列提高安全性
- 内置高压启动，空载待机功耗 < 50mW @230VAC
- 改善EMI的频率调制技术
- 供电电压9 - 38V，适合宽输出电压应用
- 优异全面的保护功能：过温保护、输出过压保护、输入欠压保护、逐周期过流保护、输出开/短路保护、次级整流管短路保护、过负载保护
应用领域
- 充电器
- 适配器
- 开放式开关电源
