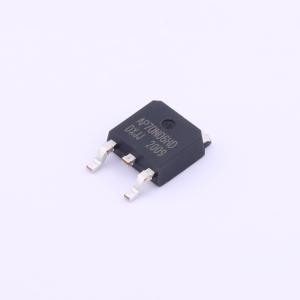

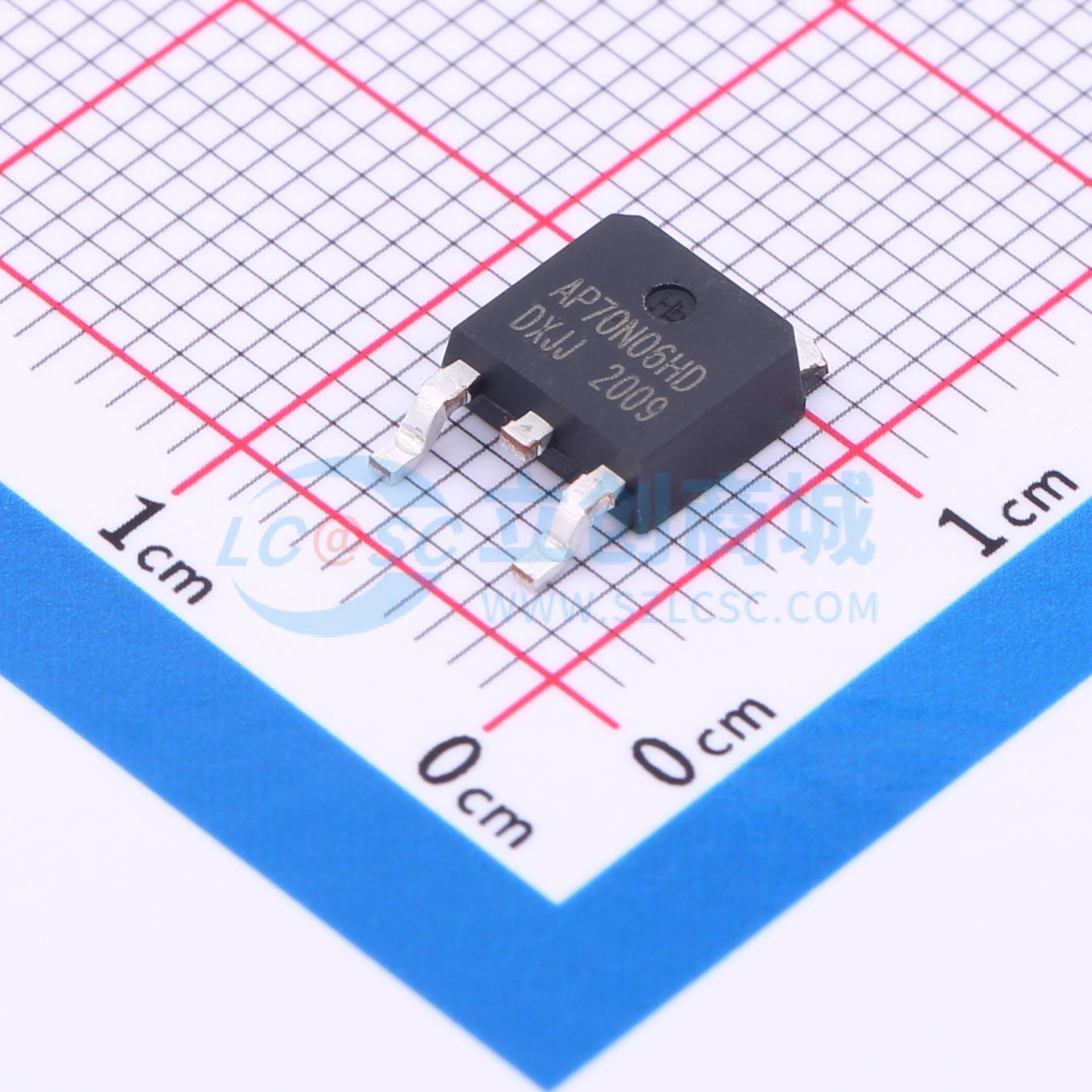

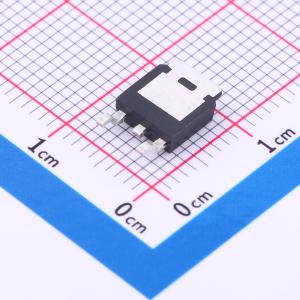

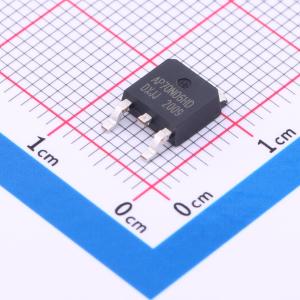

AP70N06HD
60V,电流:70A,耐压:60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP70N06HD
- 商品编号
- C3024564
- 商品封装
- TO-252-3
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 10mΩ@10V | |
| 耗散功率(Pd) | 52W | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 28.7nC@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 3.24nF | |
| 反向传输电容(Crss) | 146pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 210pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AP70N06HD采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至10V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60 V,ID = 70 A
- 在VGS = 10 V时,RDS(ON) < 10 mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
