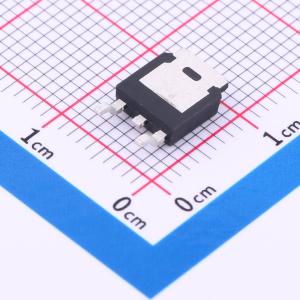

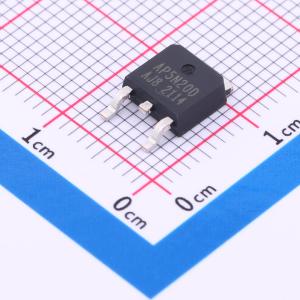

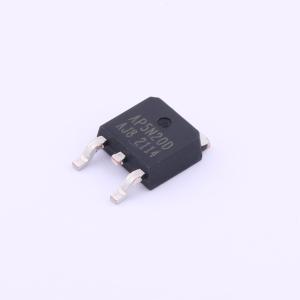

温馨提醒：图片仅供参考，商品以实物为准
AP5N20D
N沟道,电流:5A,耐压:200V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP5N20D
- 商品编号
- C3024601
- 商品封装
- TO-252-3
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 600mΩ@10V,2.5A | |
| 耗散功率(Pd) | 46W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 18nC@10V | |
| 输入电容(Ciss@Vds) | 228pF | |
| 反向传输电容(Crss) | 17pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
AP5N20D 是硅 N 沟道增强型 VDMOSFET,采用自对准平面技术制造,可降低导通损耗、改善开关性能并增强雪崩能量。该晶体管可用于各种功率开关电路,以实现系统小型化和更高效率。
商品特性
- VDS = 200V,ID = 5A
- RDS(ON) < 600mΩ@VGS = 10V(典型值:530mΩ)
应用领域
- 不间断电源(UPS)
- 功率因数校正(PFC)
