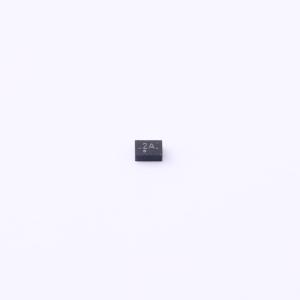

温馨提醒：图片仅供参考，商品以实物为准
TPD2E001DRYR
单向 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPD2E001 适用于 USB 2.0 且具有 1nA 最大漏电流和 VCC 引脚的双路 1.5pF、5.5V、±8kV ESD 保护二极管
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPD2E001DRYR
- 商品编号
- C379992
- 商品封装
- SON-6(1x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 11V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.5pF |
商品概述
TPD2E001是一款基于双通道瞬态电压抑制器（TVS）的静电放电（ESD）保护二极管阵列。TPD2E001能够消散达到IEC 61000 - 4 - 2国际标准4级规定的最高水平的ESD冲击。 DRS封装（3.00 mm × 3.00 mm）也有非磁性封装版本，适用于医学成像应用。
商品特性
- IEC 61000 - 4 - 2 ESD保护（4级）：±8 kV接触放电，±15 kV空气间隙放电
- 输入输出电容：1.5 pF（典型值）
- 低泄漏电流：1 nA（最大值）
- 低电源电流：1 nA
- 电源电压范围：0.9 V至5.5 V
- 节省空间的DRL、DRY和QFN封装选项
- 可选3、4、6通道版本：TPD3E001、TPD4E001、TPD6E001
应用领域
- USB 2.0
- 以太网
- 火线接口
- 低压差分信号（LVDS）
- SVGA视频连接
- 血糖仪
- 医学成像
