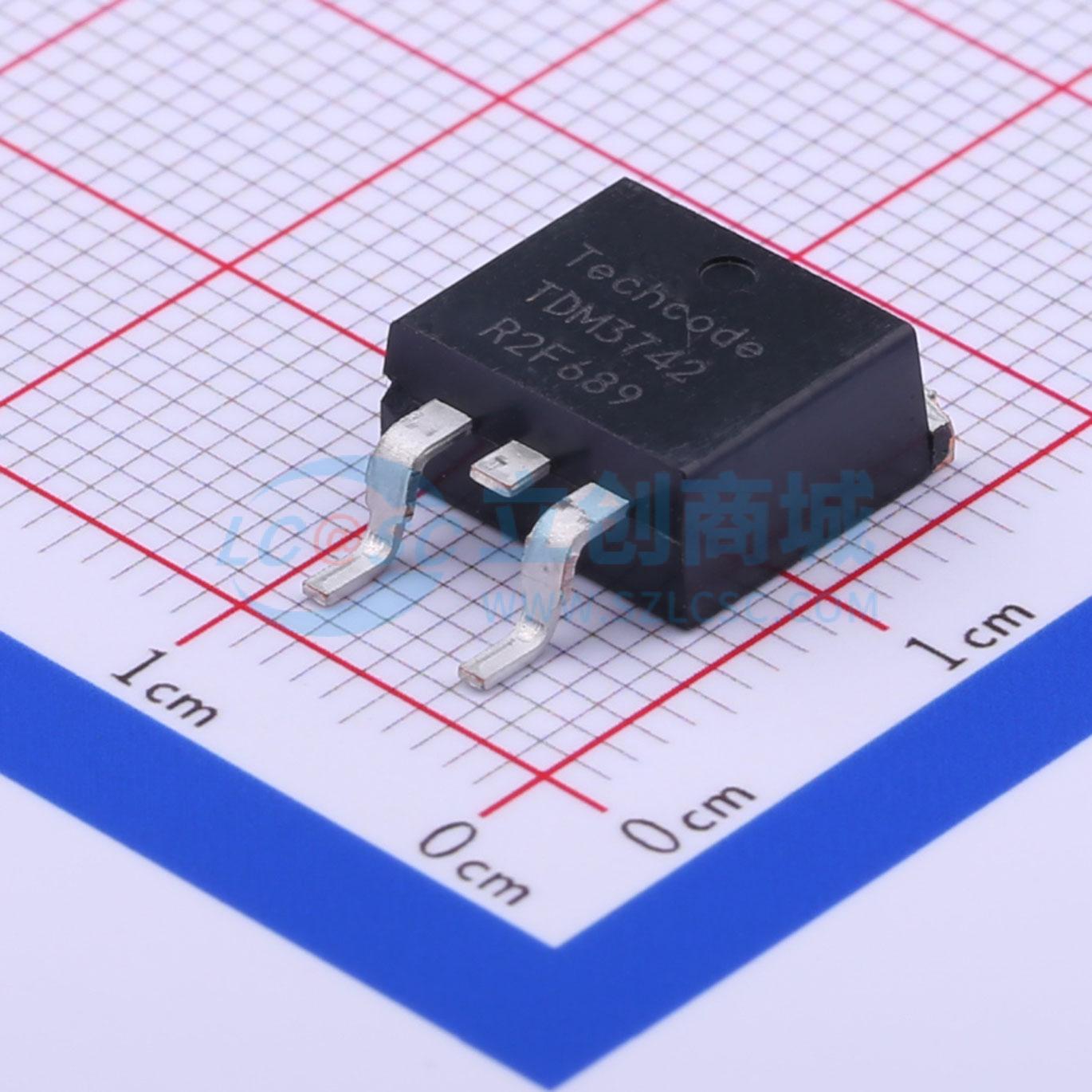

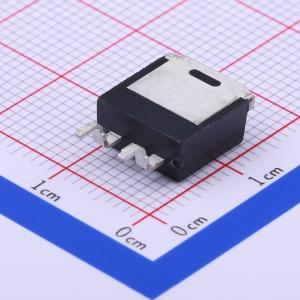

温馨提醒：图片仅供参考，商品以实物为准
TDM3742
1个N沟道 耐压:80V 电流:180A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型 N 漏源电压(Vdss) 80 阈值电压(Vgs) 20 连续漏极电流(Id) 导通电阻(mΩ) 3.6 输入电容(Ciss) 3635 反向传输电容Crss(pF) 91 栅极电荷(Qg) 74
- 品牌名称
- Techcode(泰德)
- 商品型号
- TDM3742
- 商品编号
- C380239
- 商品封装
- TO-263-3
- 包装方式
- 编带
- 商品毛重
- 1.561克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 196A | |
| 导通电阻(RDS(on)) | 3.6mΩ@10V | |
| 耗散功率(Pd) | 272W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 74nC@10V | |
| 输入电容(Ciss) | 3.635nF | |
| 反向传输电容(Crss) | 91pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.317nF |
商品概述
TDM3742采用先进的沟槽技术，可提供出色的RDS(ON)和低栅极电荷。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 80V/196A
- 在VGS = 10V时，RDS(ON) < 3.6mΩ
- 高功率和电流处理能力
- 有无铅产品
- 表面贴装封装
应用领域
- 开关电源中的同步整流
- 硬开关和高速电路
- 电动工具
- 不间断电源（UPS）
- 电机控制
