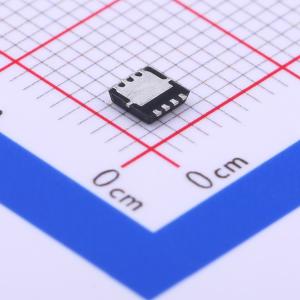

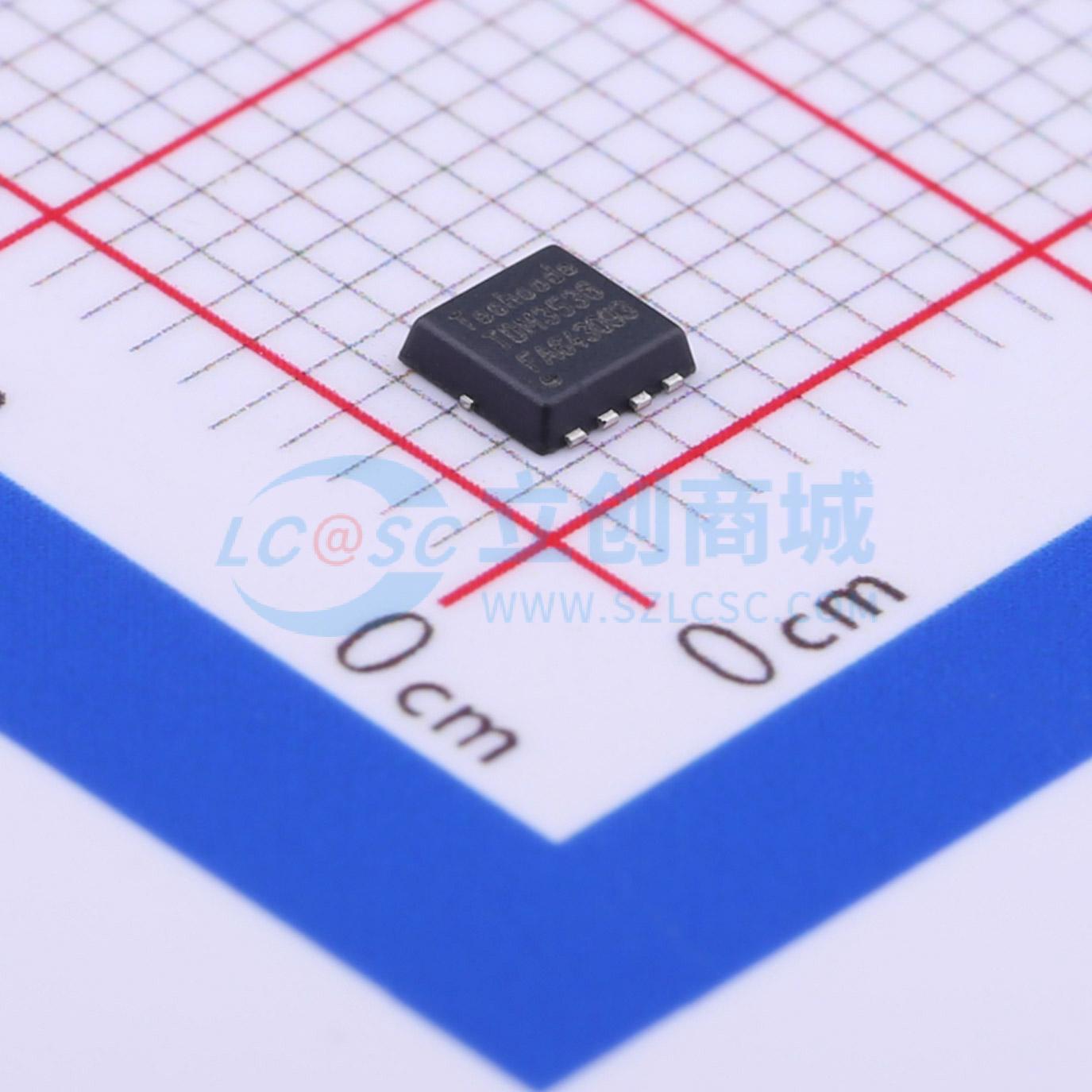

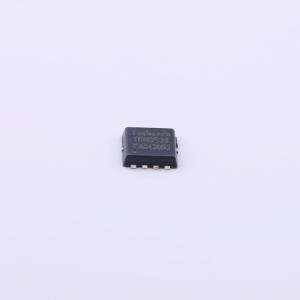

TDM3536
1个N沟道 耐压:30V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型 N 漏源电压(Vdss) 30 阈值电压(Vgs) 20 连续漏极电流(Id) 18 导通电阻(mΩ) 3.6 输入电容(Ciss) 1350 反向传输电容Crss(pF) 65 栅极电荷(Qg) 19
- 品牌名称
- Techcode(泰德)
- 商品型号
- TDM3536
- 商品编号
- C380224
- 商品封装
- PPAK-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 6.5mΩ@4.5V | |
| 耗散功率(Pd) | 31.3W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8.8nC@15V | |
| 输入电容(Ciss) | 1.35nF@15V | |
| 反向传输电容(Crss) | 65pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 900pF |
商品概述
TDM3536采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)和低栅极电荷。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 在VGS = 4.5V时，RDS(ON) < 6.5mΩ
- 在VGS = 10V时，RDS(ON) < 4.2mΩ
- 高功率和电流处理能力
- 表面贴装封装
- 提供无铅环保器件（符合RoHS标准）
应用领域
- PWM应用-负载开关-电源管理-供电系统
