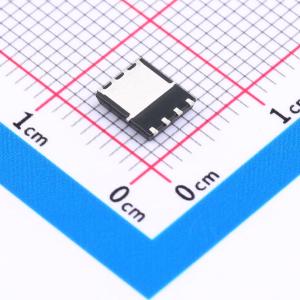

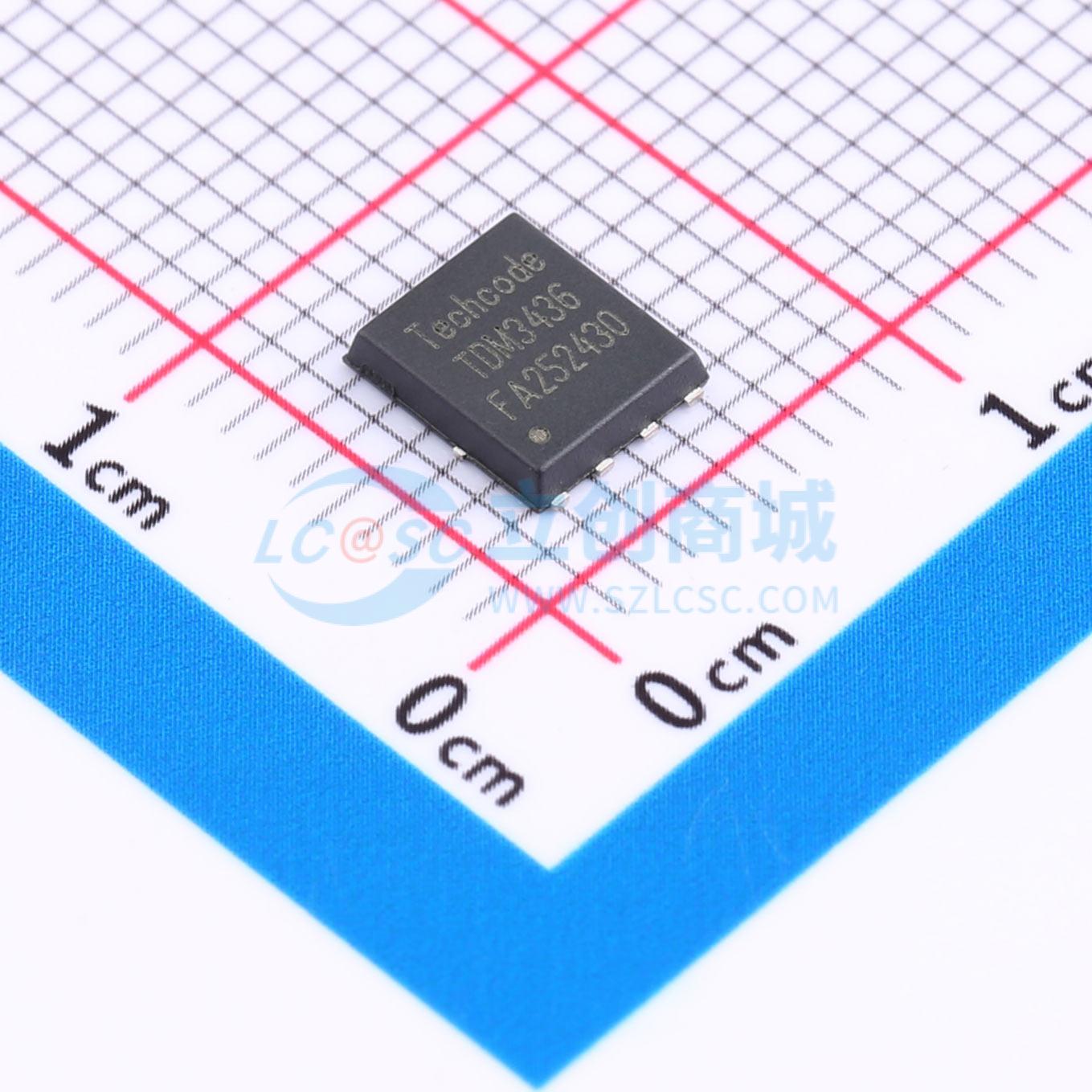

温馨提醒：图片仅供参考，商品以实物为准
TDM3436
1个N沟道 耐压:40V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型 N 漏源电压(Vdss) 40 阈值电压(Vgs) 20 连续漏极电流(Id) 25 导通电阻(mΩ) 3.1 输入电容(Ciss) 2650 反向传输电容Crss(pF) 88 栅极电荷(Qg) 39
- 品牌名称
- Techcode(泰德)
- 商品型号
- TDM3436
- 商品编号
- C380232
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 4.1mΩ@4.5V | |
| 耗散功率(Pd) | 2.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 17nC@4.5V | |
| 输入电容(Ciss) | 2.65nF@20V | |
| 反向传输电容(Crss) | 88pF@20V | |
| 工作温度 | -55℃~+150℃ |
商品概述
TDM3436采用先进的沟槽技术，可提供出色的RDS(ON)和低栅极电荷。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 在VGS = 4.5V时，RDS(ON) < 4.1mΩ
- 在VGS = 10V时，RDS(ON) < 3.1mΩ
- 高功率和电流处理能力
- 提供无铅产品
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
- 电源管理
