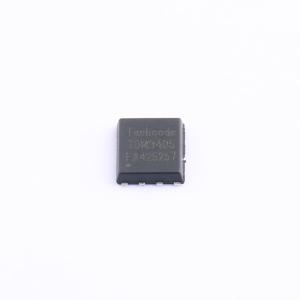

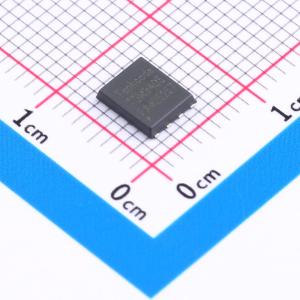

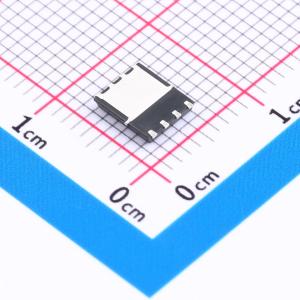

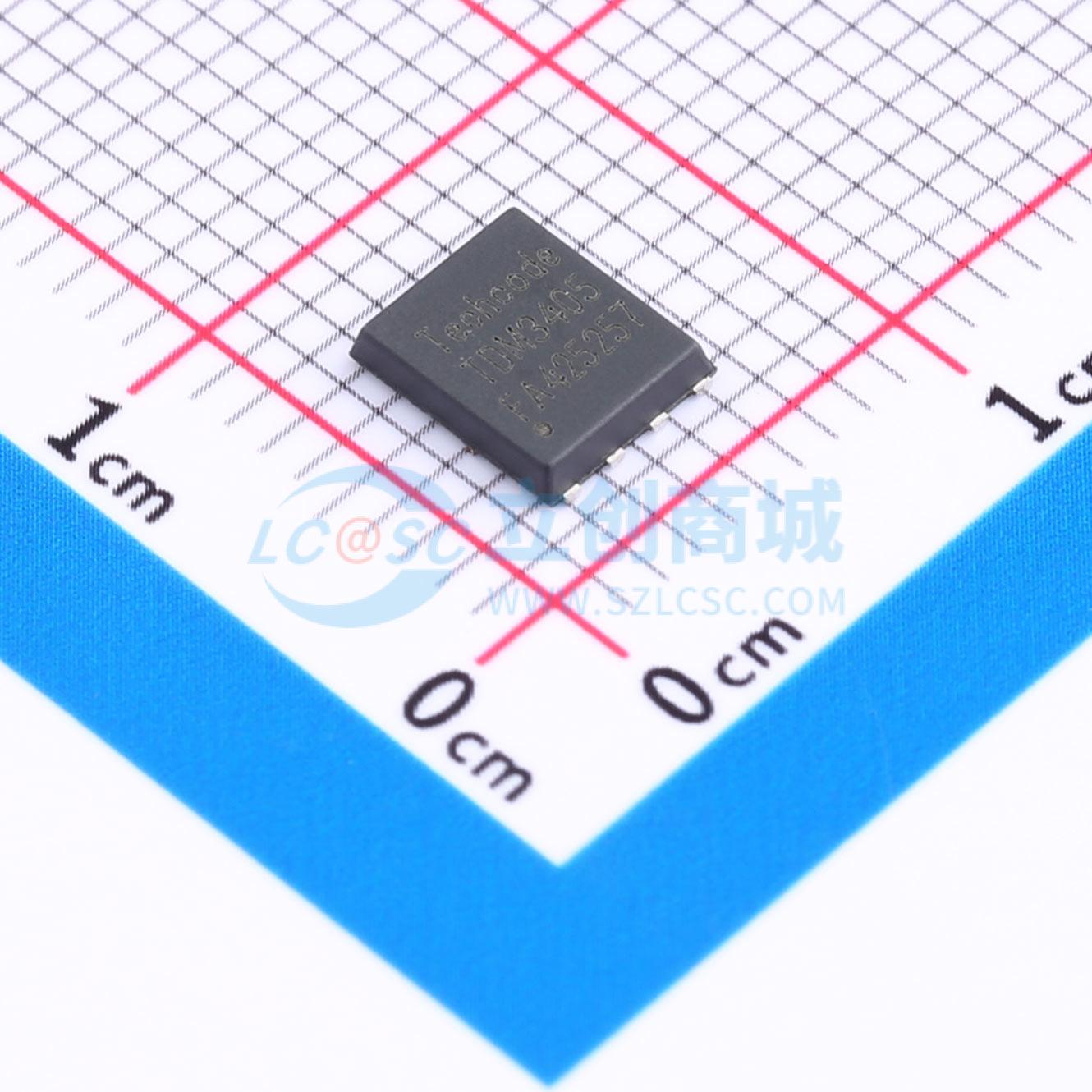

TDM3405
1个P沟道 耐压:40V 电流:55A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型 P 漏源电压(Vdss) -40 阈值电压(Vgs) 25 连续漏极电流(Id) - 16.7 导通电阻(mΩ) 9.4 输入电容(Ciss) 2780 反向传输电容Crss(pF) 330 栅极电荷(Qg) 60
- 品牌名称
- Techcode(泰德)
- 商品型号
- TDM3405
- 商品编号
- C380237
- 商品封装
- DFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 8mΩ@20V | |
| 耗散功率(Pd) | 52W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 83nC@10V | |
| 输入电容(Ciss) | 3.61nF | |
| 反向传输电容(Crss) | 330pF@20V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 425pF |
商品概述
TDM3405采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)和低栅极电荷。该器件适用于作为负载开关或用于PWM应用。
商品特性
- -40V/-55A
- 在VGS = -4.5V时，RDS(ON) < 15mΩ
- 在VGS = -10V时，RDS(ON) < 9.4mΩ
- 在VGS = -20V时，RDS(ON) < 8mΩ
- 可靠耐用
- 人体模型（HBM）静电放电（ESD）能力典型值为8KV
- 提供无铅产品
- DFN5X6封装
应用领域
- PWM应用-负载开关-电源管理
