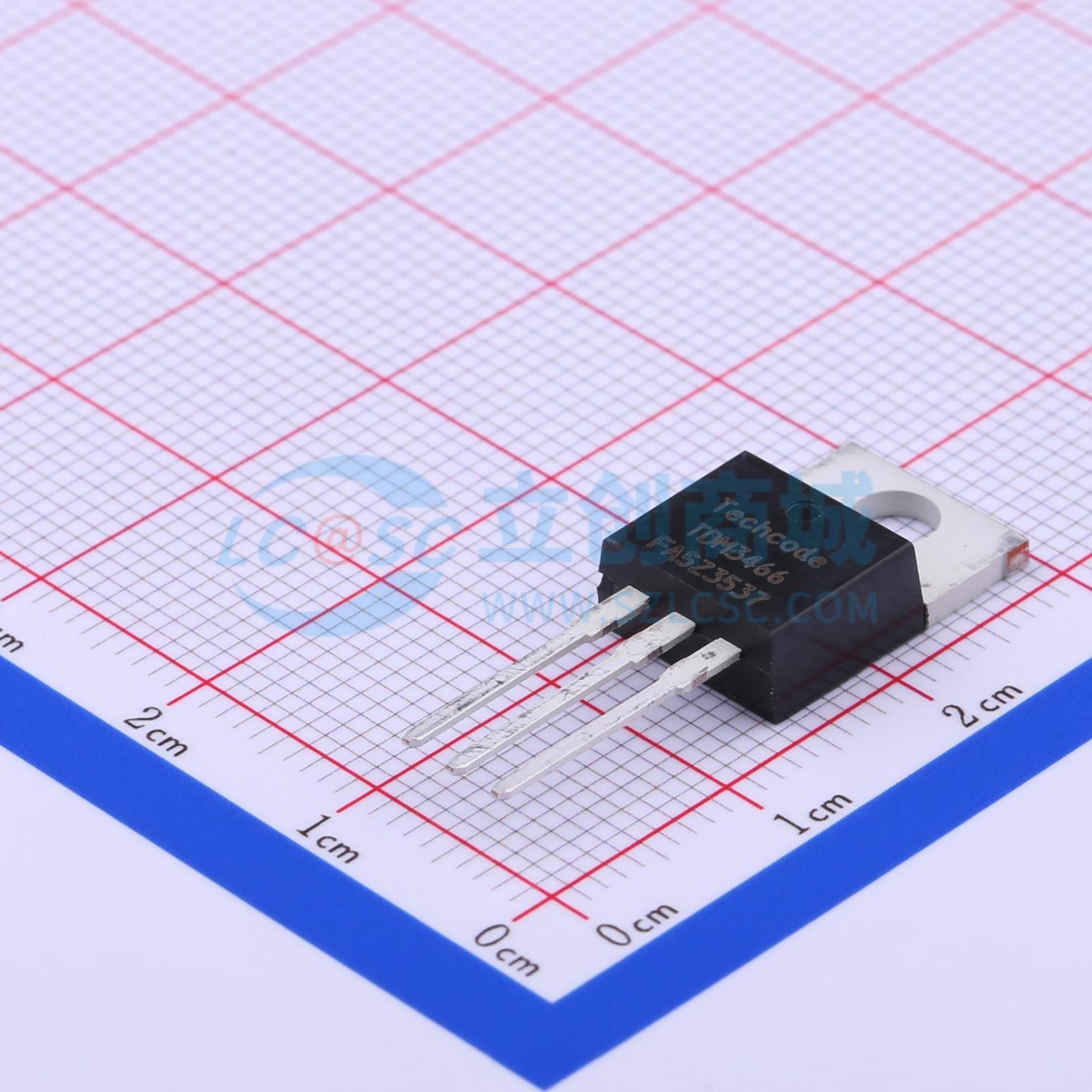

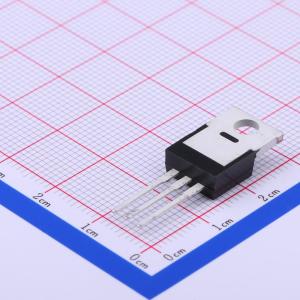

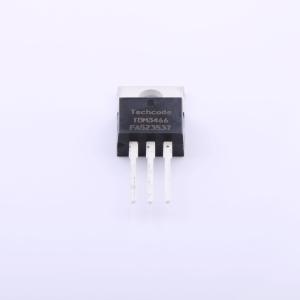

TDM3466
1个N沟道 耐压:40V 电流:300A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道 40V 2.5mΩ@4.5V
- 品牌名称
- Techcode(泰德)
- 商品型号
- TDM3466
- 商品编号
- C380230
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 1.97克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 300A | |
| 导通电阻(RDS(on)) | 2.5mΩ@4.5V | |
| 耗散功率(Pd) | 240W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30nC@4.5V | |
| 输入电容(Ciss) | 5.1nF@20V | |
| 反向传输电容(Crss) | 172pF@20V | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.3nF |
商品概述
TDM3466采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)和低栅极电荷。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 在VGS = 4.5V时，RDS(ON) < 2.5mΩ
- 在VGS = 10V时，RDS(ON) < 2.1mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- TO220封装
应用领域
- PWM应用
- 负载开关
- 电源管理
