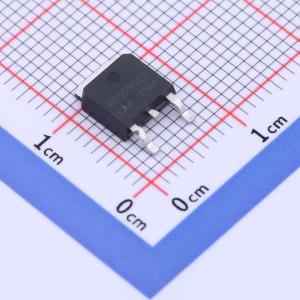

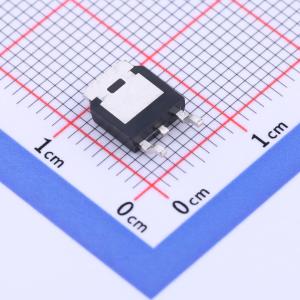

温馨提醒：图片仅供参考，商品以实物为准
AP60N02D
20V,电流:60A,耐压:20V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP60N02D
- 商品编号
- C3011252
- 商品封装
- TO-252-3
- 包装方式
- 编带
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 5.5mΩ@4.5V,30A | |
| 耗散功率(Pd) | 57W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 700mV@250uA | |
| 栅极电荷量(Qg) | 32nC | |
| 输入电容(Ciss@Vds) | 2.5nF@10V | |
| 反向传输电容(Crss) | 386pF@10V | |
| 工作温度 | -55℃~+175℃ |
商品概述
AP40N02D采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压VDS = 20 V,漏极电流ID = 60 A
- 当栅源电压VGS = 4.5 V时,导通电阻RDS(ON) < 5.5 mΩ(典型值:4.1 mΩ)
应用领域
- 电池保护
- 负载开关
- 不间断电源
