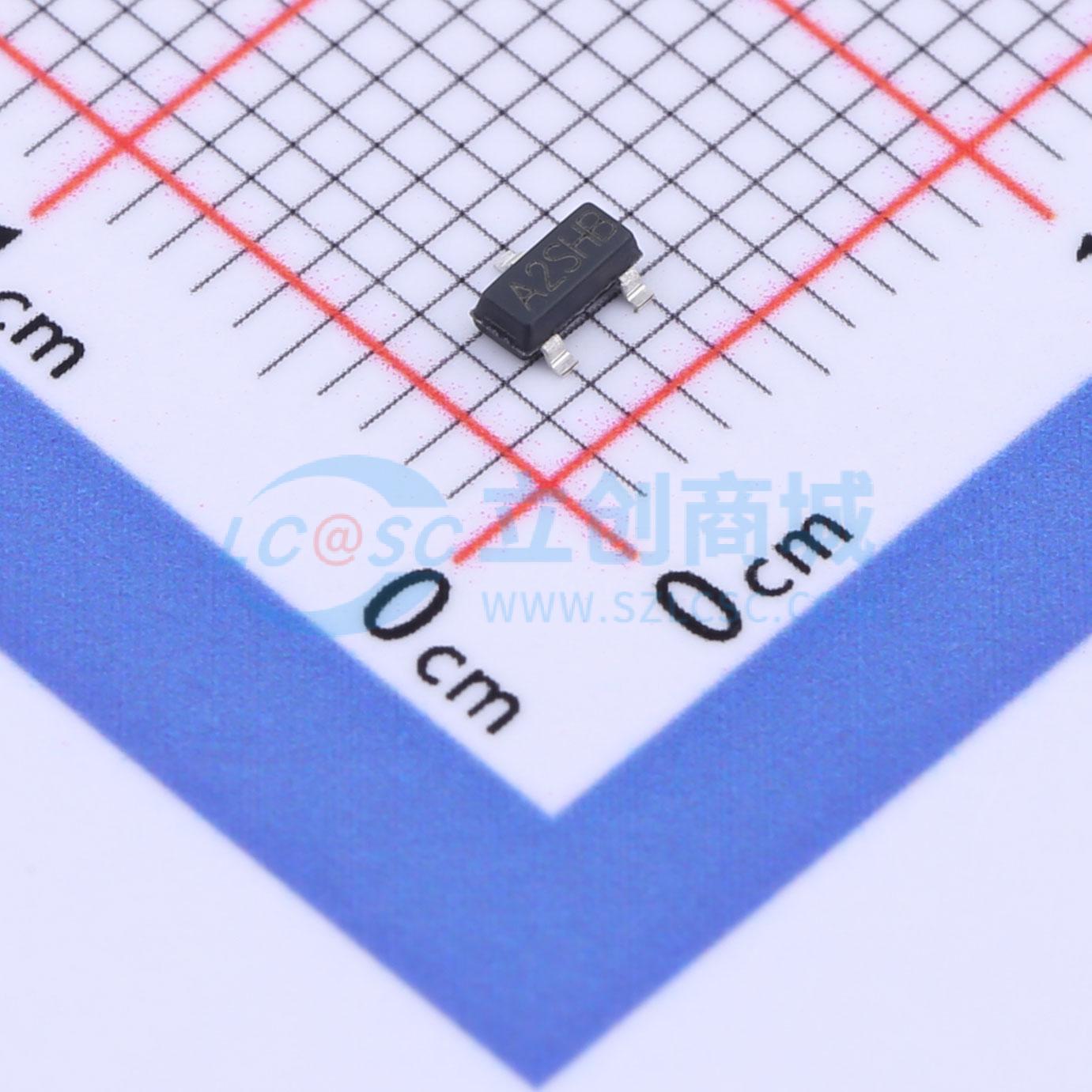

AP2302AI实物图
  • AP2302AI商品缩略图
  • AP2302AI商品缩略图
  • AP2302AI商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AP2302AI

1个N沟道 耐压:20V 电流:3.2A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
AP2302AI采用先进的沟槽技术,可提供出色的导通电阻RDS(ON)、低栅极电荷,并且能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品型号
AP2302AI
商品编号
C3011240
商品封装
SOT-23​
包装方式
编带
商品毛重
0.15克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)20V
连续漏极电流(Id)3.2A
导通电阻(RDS(on))32mΩ@4.5V
耗散功率(Pd)1W
属性参数值
阈值电压(Vgs(th))1.2V@250uA
栅极电荷量(Qg)4.6nC@4.5V
输入电容(Ciss)310pF@15V
反向传输电容(Crss)35pF@15V
工作温度-55℃~+150℃
类型N沟道

商品概述

NP4953C采用先进的沟槽技术,可提供出色的漏源导通电阻(RDS(ON))、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。

商品特性

  • 漏源电压(VDS) = -30 V,漏极电流(ID) = -5.5 A
  • 漏源导通电阻(典型值)(RDS(ON)) = 50 mΩ,栅源电压(VGS) = -4.5V
  • 漏源导通电阻(典型值)(RDS(ON)) = 40 mΩ,栅源电压(VGS) = -10 V
  • 高功率和电流处理能力
  • 符合无铅产品要求
  • 表面贴装封装

应用领域

  • PWM应用
  • 负载开关

数据手册PDF
