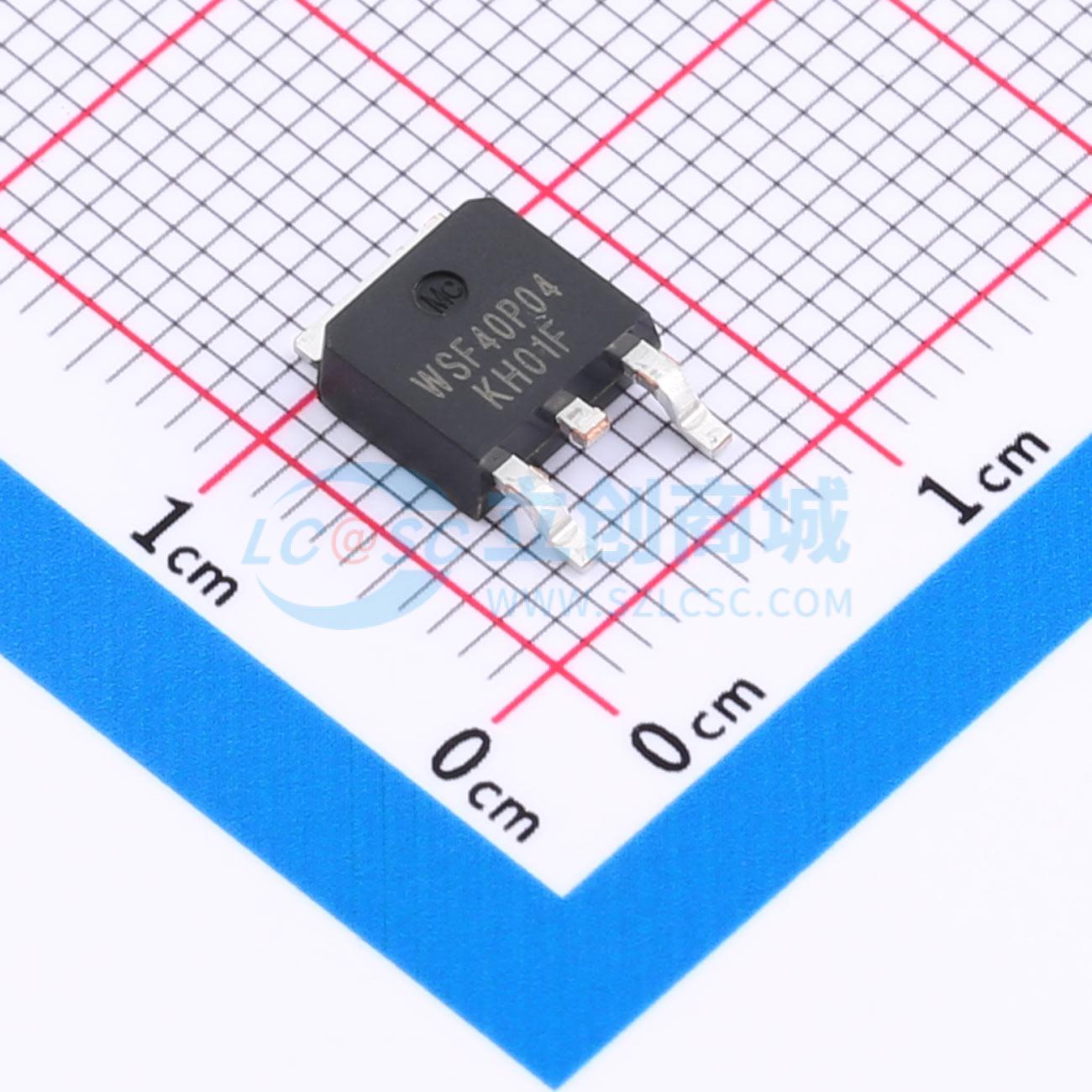

温馨提醒：图片仅供参考，商品以实物为准

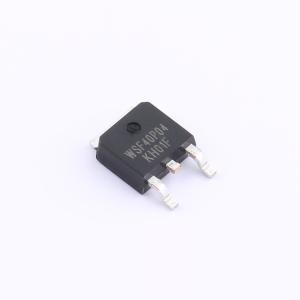

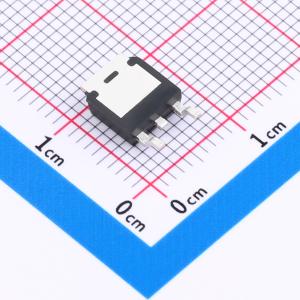

WSF40P04
1个P沟道 耐压:40V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSF40P04是一款高性能沟槽P沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSF40P04符合RoHS标准和绿色产品要求，100%通过功能可靠性认证，确保符合EAS标准。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSF40P04
- 商品编号
- C377856
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 42mΩ@10V | |
| 耗散功率(Pd) | 45W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@10V | |
| 输入电容(Ciss) | 840pF | |
| 反向传输电容(Crss) | 60pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 92pF |
商品概述
WSF40P04是一款高性能沟槽P沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSF40P04符合RoHS标准和绿色产品要求，100%保证具有抗雪崩能力（EAS），并通过了全功能可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制
- 100%保证抗雪崩能力（EAS）
- 提供绿色环保器件
应用领域
- 用于移动电脑（MB）、笔记本电脑（NB）、超便携个人电脑（UMPC）、显卡（VGA）的高频负载点同步降压转换器
- 网络直流-直流电源系统
- 负载开关
