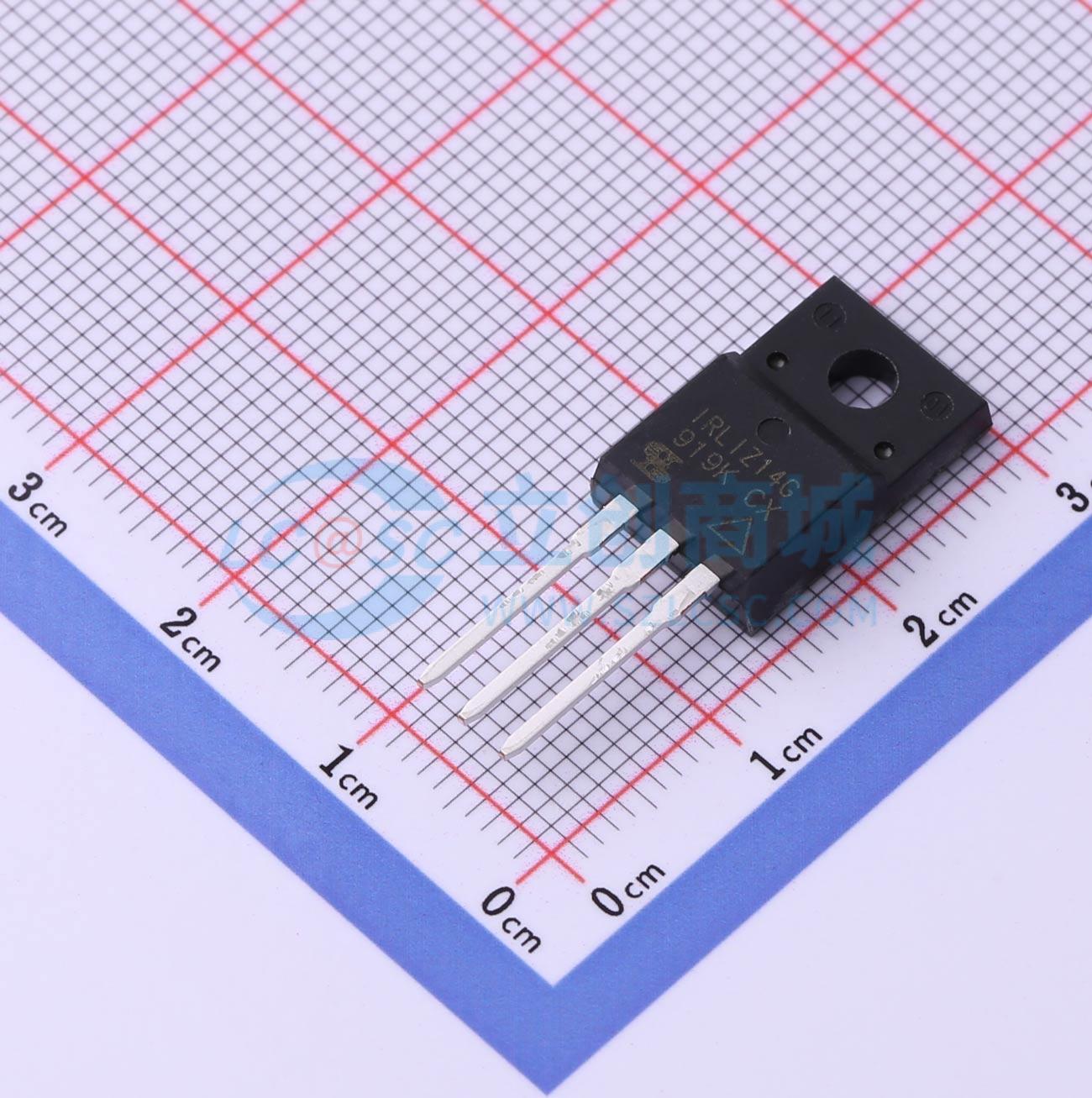

温馨提醒：图片仅供参考，商品以实物为准

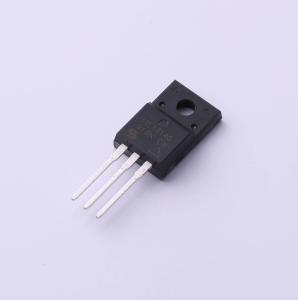

IRLIZ14GPBF
1个N沟道 耐压:60V 电流:8A
SMT扩展库PCB免费打样
- 描述
- 第三代功率MOSFET为设计人员提供了快速开关、坚固的器件设计、低导通电阻和成本效益的最佳组合。TO-220 FULLPAK消除了商业-工业应用中额外绝缘硬件的需求。所使用的模塑料提供了高隔离能力和管芯与外部散热器之间的低热阻。这种隔离相当于在标准TO-220产品中使用100微米云母屏障。FULLPAK使用单个夹子或单个螺丝固定安装到散热器上。
- 品牌名称
- VISHAY(威世)
- 商品型号
- IRLIZ14GPBF
- 商品编号
- C3008860
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 3.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 200mΩ@5V | |
| 耗散功率(Pd) | 27W | |
| 阈值电压(Vgs(th)) | 2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8.4nC@5V | |
| 输入电容(Ciss) | 400pF | |
| 反向传输电容(Crss) | 42pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 170pF |
商品特性
- 第四代E系列技术
- 低品质因数（FOM）导通电阻（Ron）×栅极电荷（Qg）
- 低有效电容（Co(er)）
- 降低开关和传导损耗
- 雪崩能量额定（UIS）
- 符合RoHS标准
- 无卤
应用领域
- 服务器和电信电源-开关模式电源(SMPS)-功率因数校正电源(PFC)-照明-高强度气体放电灯(HID)-荧光灯镇流器照明-工业领域-焊接-感应加热-电机驱动-电池充电器-太阳能(光伏逆变器)
