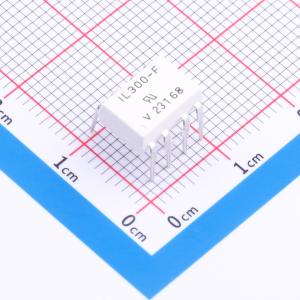

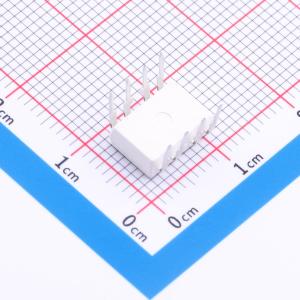

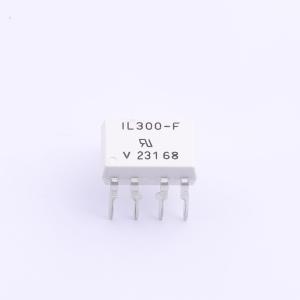

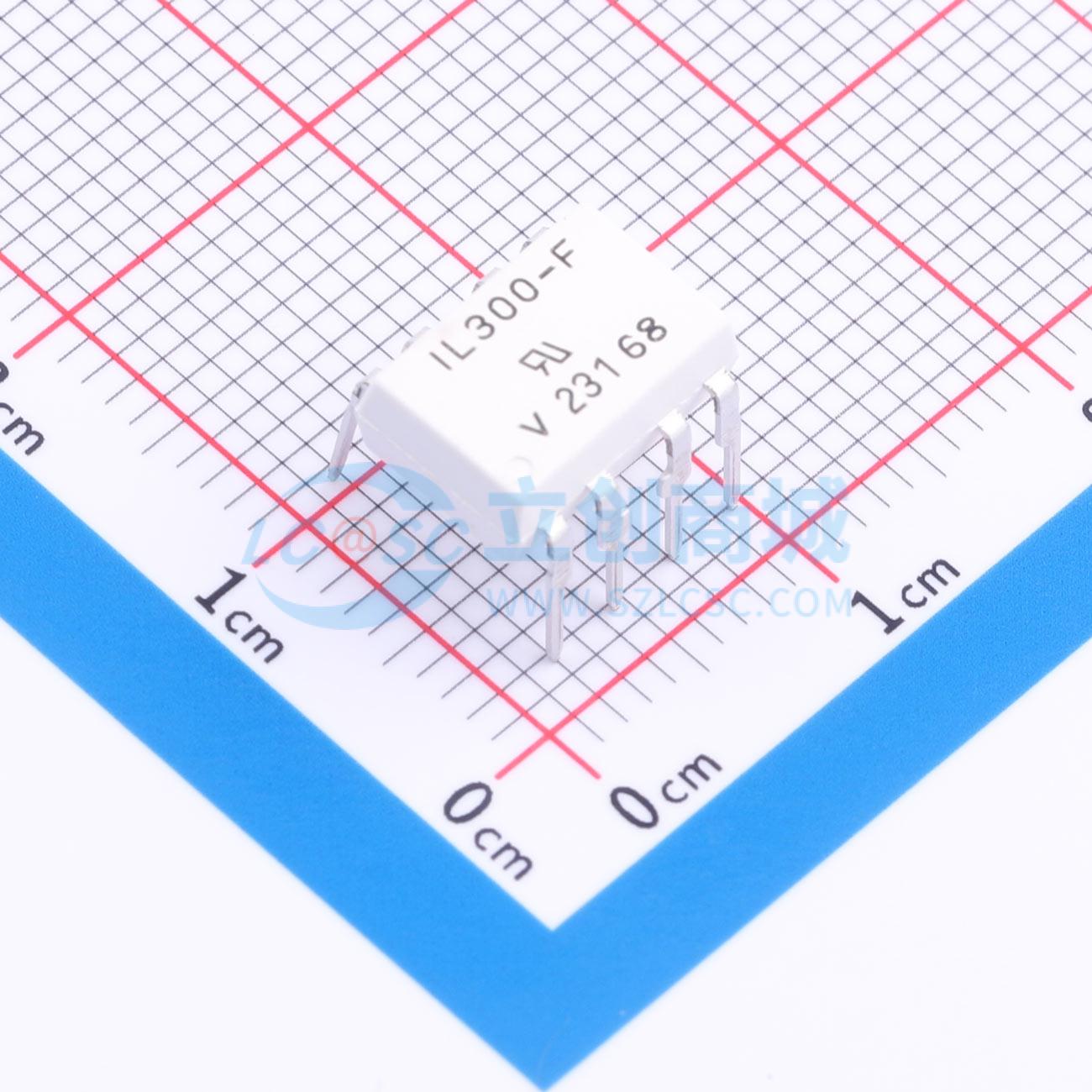

IL300-F

线性光耦合器，高增益稳定性，宽带宽

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: IL300线性光耦合器由一个AlGaAs红外发射器、一个输出PIN光电二极管和一个反馈光电二极管组成。红外发射器向输出PIN光电二极管和反馈光电二极管发射光线。反馈光电二极管捕获发射器光通量的一部分，并生成一个控制信号（IP1），该信号可用于通过调节发射器正向电流来保持发射器输出恒定
品牌名称: VISHAY(威世)
商品型号: IL300-F
商品编号: C3008882
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.26克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	AC,DC
	输出类型	光电二极管
	正向压降(Vf)	1.4V
	输出电流	-
	隔离电压(Vrms)	4.42kV
	直流反向耐压(Vr)	5V
	负载电压	-
	输出通道数	-

	属性	参数值
	上升时间(tr)	800ns
	下降时间	800ns
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	-
	电流传输比(CTR)最大值/饱和值	-
	总功耗(Pd)	150mW
	正向电流(If)	60mA
	功能特性	-

商品概述

IL300线性光耦合器由一个AlGaAs红外发射器、一个输出PIN光电二极管和一个反馈光电二极管组成。反馈光电二极管捕获发射器光通量的一部分，并生成一个控制信号（I_P1），该信号可通过调节发射器正向电流来保持发射器输出恒定。这可以补偿发射器的非线性、时间和温度特性。输出PIN光电二极管产生一个输出信号（I_P2），该信号与发射器产生的伺服光通量呈线性关系。通过使用匹配的PIN光电二极管精确跟踪发射器的输出光通量，可确保输入 - 输出耦合器增益（K3）的时间和温度稳定性。

商品特性

可耦合交流和直流信号
高增益稳定性，典型值为± 0.005 ‰
低输入 - 输出电容
隔离额定电压4420 VRMS
内部绝缘距离 > 0.4 mm

应用领域

电源反馈电压/电流
医疗传感器隔离
音频信号接口
隔离过程控制传感器
数字电话隔离
