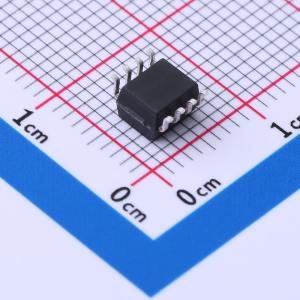

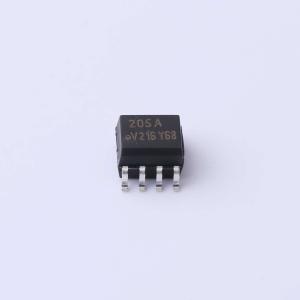

温馨提醒：图片仅供参考，商品以实物为准
IL205AT
采用SOIC-8封装，带基极连接的光电晶体管输出型光耦合器
SMT扩展库PCB免费打样
- 描述
- 由砷化镓红外 LED 和硅 NPN 光电晶体管组成的光耦合对。可传输包括直流电平在内的信号信息，同时在输入和输出之间保持高度电气隔离。采用标准 SOIC-8A 小外形封装，适用于空间有限的高密度应用。消除了通孔要求，符合表面贴装器件标准。指定的最小和最大电流传输比（CTR）允许相邻电路电气设计具有窄公差。70V 的高集电极-发射极击穿电压（BVCEO）比行业标准 30V 提供更高的安全裕度。
- 品牌名称
- VISHAY(威世)
- 商品型号
- IL205AT
- 商品编号
- C3008922
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.3V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 4kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@10mA,2mA | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 40% | |
| 电流传输比(CTR)最大值/饱和值 | 80% | |
| 总功耗(Pd) | 240mW | |
| 正向电流(If) | 60mA |
