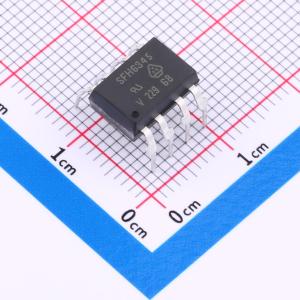

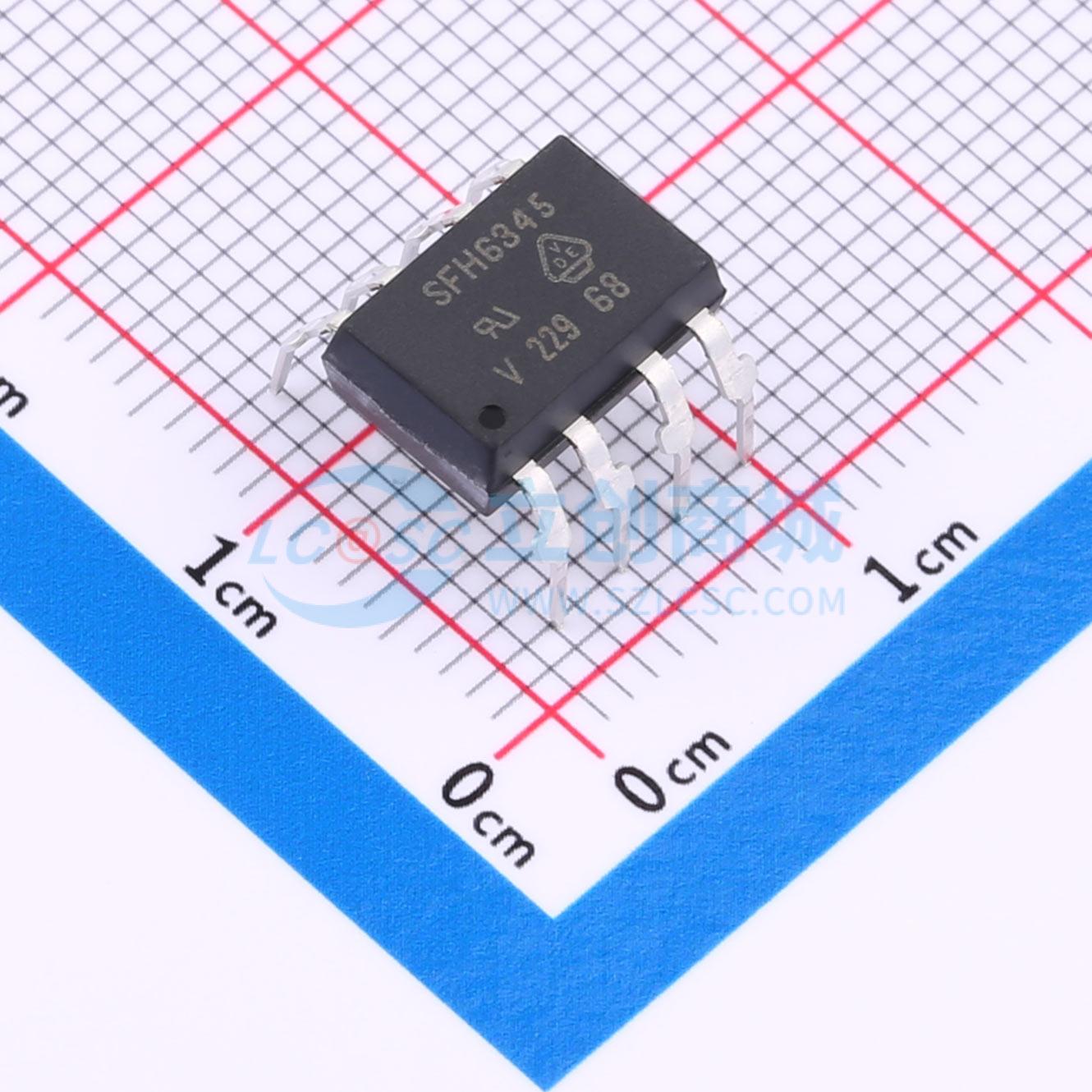

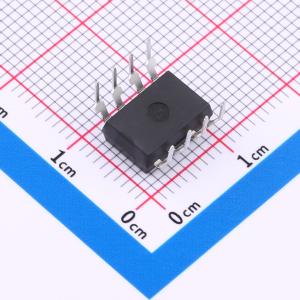

SFH6345-X016
模拟高速耦合器，高抗噪能力，1 MBd，15 kV/μs
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款光耦合器，采用 GaAlAs 红外发射二极管，通过光学方式与集成光电探测器耦合，该探测器由光电二极管和高速晶体管组成，采用 DIP-8 塑料封装。该器件与 6N135 类似，但在探测器上增加了一个法拉第屏蔽层，增强了输入-输出 dV/dt 抗扰度。信号可以在两个电气隔离的电路之间传输，最高频率可达 2 MHz。这是工业通信总线隔离以及 IPM（智能功率模块）驱动器等隔离驱动电路应用的理想解决方案。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SFH6345-X016
- 商品编号
- C3009211
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.33V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 3V | |
| 负载电压 | - | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@16mA,2.4mA | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 19% | |
| 电流传输比(CTR)最大值/饱和值 | 30% | |
| 总功耗(Pd) | 100mW | |
| 正向电流(If) | 25mA | |
| 功能特性 | 集电极开路输出 |
