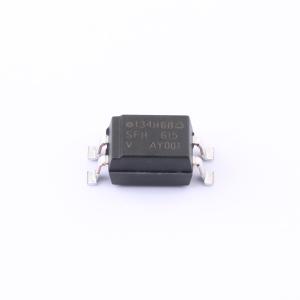

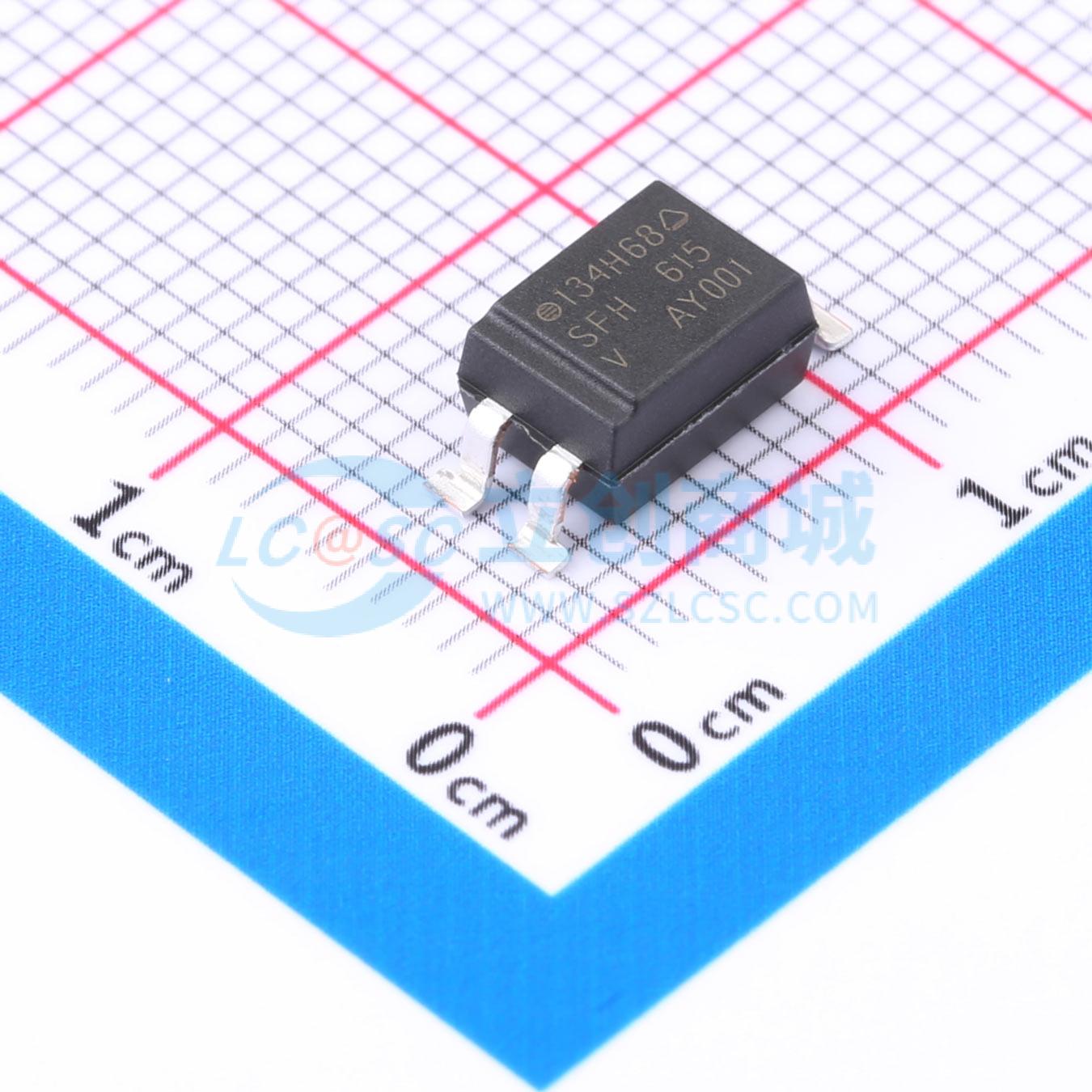

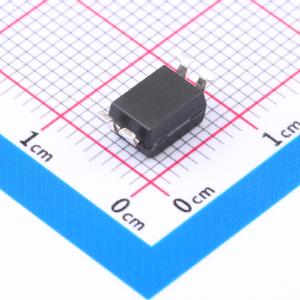

SFH615AY-X019T
DC 5.3kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SFH615XXX的特点是电流传输比范围大、耦合电容低且隔离电压高。这些耦合器采用砷化镓（GaAs）红外发光二极管作为发射端，与硅平面光电晶体管探测器进行光耦合，并封装在塑料DIP - 4封装中。这些耦合器件用于两个电气隔离电路之间的信号传输
- 品牌名称
- VISHAY(威世)
- 商品型号
- SFH615AY-X019T
- 商品编号
- C3009254
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.305克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 250mV@10mA,2.5mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 25us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 150% | |
| 总功耗(Pd) | 150mW | |
| 正向电流(If) | 60mA |
商品概述
SFH615XXX具有多种电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用GaAs红外发光二极管作为发射器，与硅平面光电晶体管探测器进行光耦合，并封装在塑料DIP - 4封装中。 这些耦合器件用于两个电气隔离电路之间的信号传输。 这些耦合器的引脚间距为2.54 mm，可进行端部堆叠。选择选项6时，爬电距离和电气间隙距离大于8 mm。此版本符合60950（DIN VDE 0805）标准，可在最高400 VRMS或直流工作电压下实现加强绝缘。
商品特性
- 低CTR衰减
- 正向无铅电流下具有良好的CTR线性度
- 隔离测试电压为5300 VRMS
- 高集电极发射极电压，符合RoHS标准的产品VCEO = 70 V
- 低饱和电压
- 快速开关时间
- 温度稳定性好
- 低耦合电容
- 可端部堆叠，间距为0.100"（2.54 mm）
- 高共模干扰抗扰度（基极未连接）
