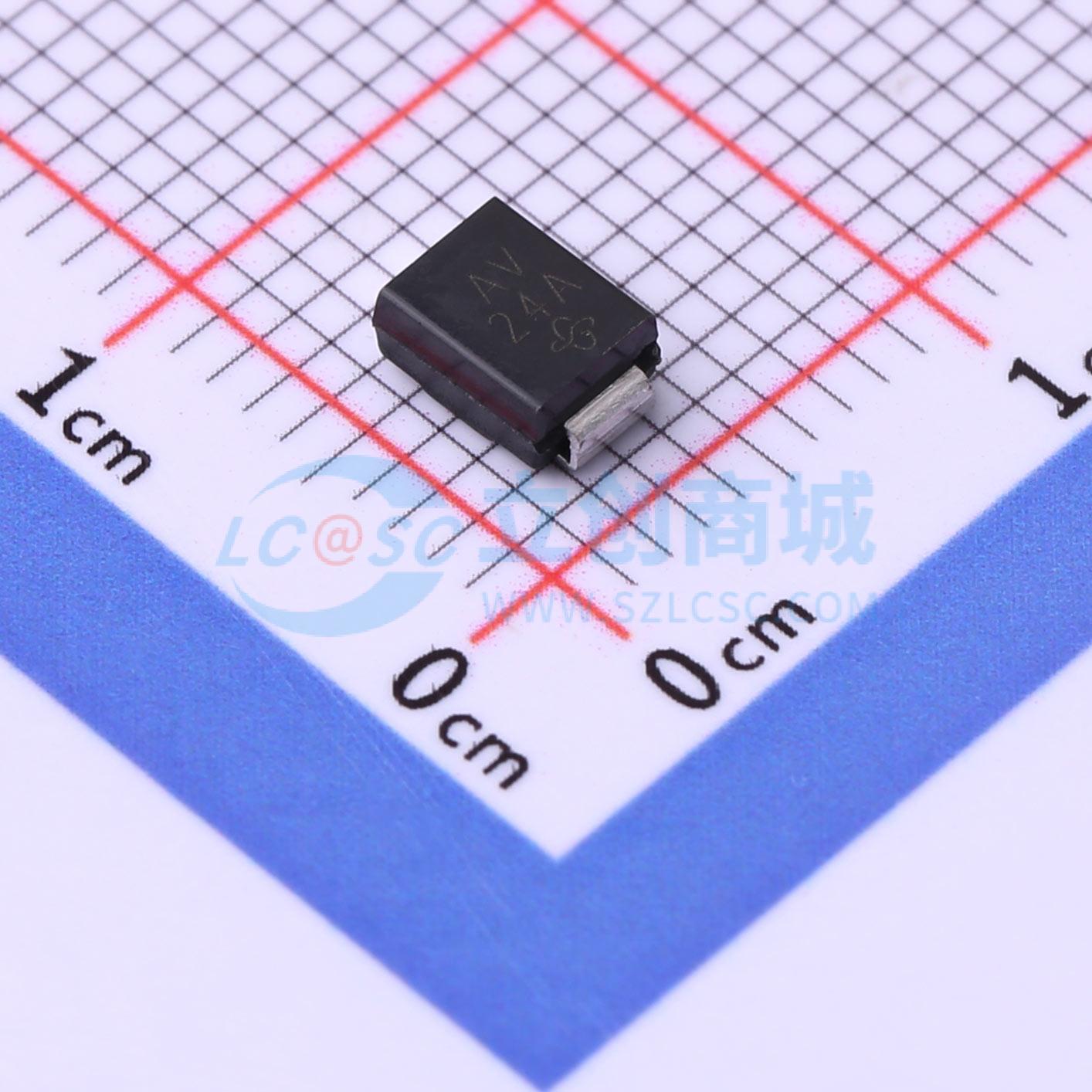

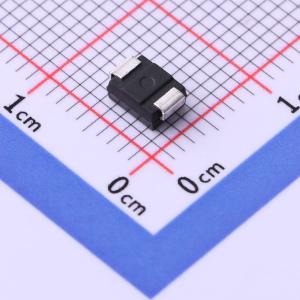

SMBJ9.0CA-E3/52
双向TVS 9V截止 峰值浪涌电流：39A
- 描述
- 特性：低轮廓封装。适合自动贴装。玻璃钝化芯片结。有单向和双向可选。10/1000-µs波形下具有600 W峰值脉冲功率能力，重复率（占空比）：0.01%。出色的钳位能力。应用：用于敏感电子设备，防止由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业和电信传感器单元信号线上引起的电压瞬变
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMBJ9.0CA-E3/52
- 商品编号
- C3008931
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 9V | |
| 钳位电压 | 15.4V | |
| 峰值脉冲电流(Ipp) | 39A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 10V | |
| 反向漏电流(Ir) | 10uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 提供薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 提供单向和双向型号，符合 RoHS 标准
- 采用 HALOGEN 10/1000 μs 波形时，峰值脉冲功率能力达 600 W，重复率自由（占空比）：0.01 %
- 出色的钳位能力
- 响应时间极快
- 增量浪涌电阻低
- 符合 J-STD-020 的 MSL 1 级标准，无铅最高峰值 260 ℃
- 提供符合 AEC-Q101 标准的型号 - 汽车订购代码：基础产品编号 HE3 或 HM3
应用领域
- 用于保护敏感电子设备，防止在消费、计算机、工业和电信领域中，由电感负载开关和雷击在 IC、MOSFET、传感器单元信号线上产生的电压瞬变。
