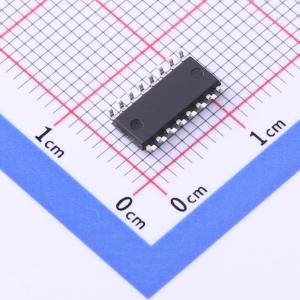

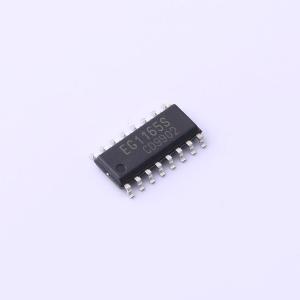

温馨提醒：图片仅供参考，商品以实物为准
EG1165S
半桥PWM控制芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高压半桥 PWM 控制芯片，内部集成 5V 基准电源、振荡器、误差放大器、限流保护、软启动电路、半桥驱动电路等功能，非常适合高压大功率场合应用，配合外部高压 MOS 管最高能支持 600V 电源电压输入。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG1165S
- 商品编号
- C2987435
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~20V | |
| 开关频率 | 112kHz~124kHz | |
| 最大占空比 | 47.5% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 600V | |
| 拓扑结构 | 半桥式 | |
| 特性 | 短路保护(SCP)；欠压保护(UVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃ |
商品概述
高压半桥 PWM 控制芯片，内部集成 5V 基准电源、振荡器、误差放大器、限流保护、软启动电路、半桥驱动电路等功能，非常适合高压大功率场合应用，配合外部高压 MOS 管最高能支持 600V 电源电压输入。
商品特性
- 半桥 PWM 控制芯片，集成 600V 半桥驱动芯片
- 外接一个电容可设置工作频率（20Hz - 500KHz）
- 内置 5V 基准电压
- UVLO 欠压锁定功能：
- Vcc 引脚端的开启电压 16V - EG1165
- Vcc 引脚端的关闭电压 8V - EG1165
- Vcc 引脚端的开启电压 8.5V - EG1165S
- Vcc 引脚端的关闭电压 7.5V - EG1165S
- MOS 管逐周限流控制
- 内置软启动电路
- 具有 PWM 锁存功能，禁止多脉冲
- 封装形式：SOP16
应用领域
- 电动车隔离转换器
- 大功率高频开关电源
- UPS 电源
- 电动三轮车充电器
- 电动摩托车充电器
- 工业电源
- 大功率 LED 驱动电源
- 逆变器电源
