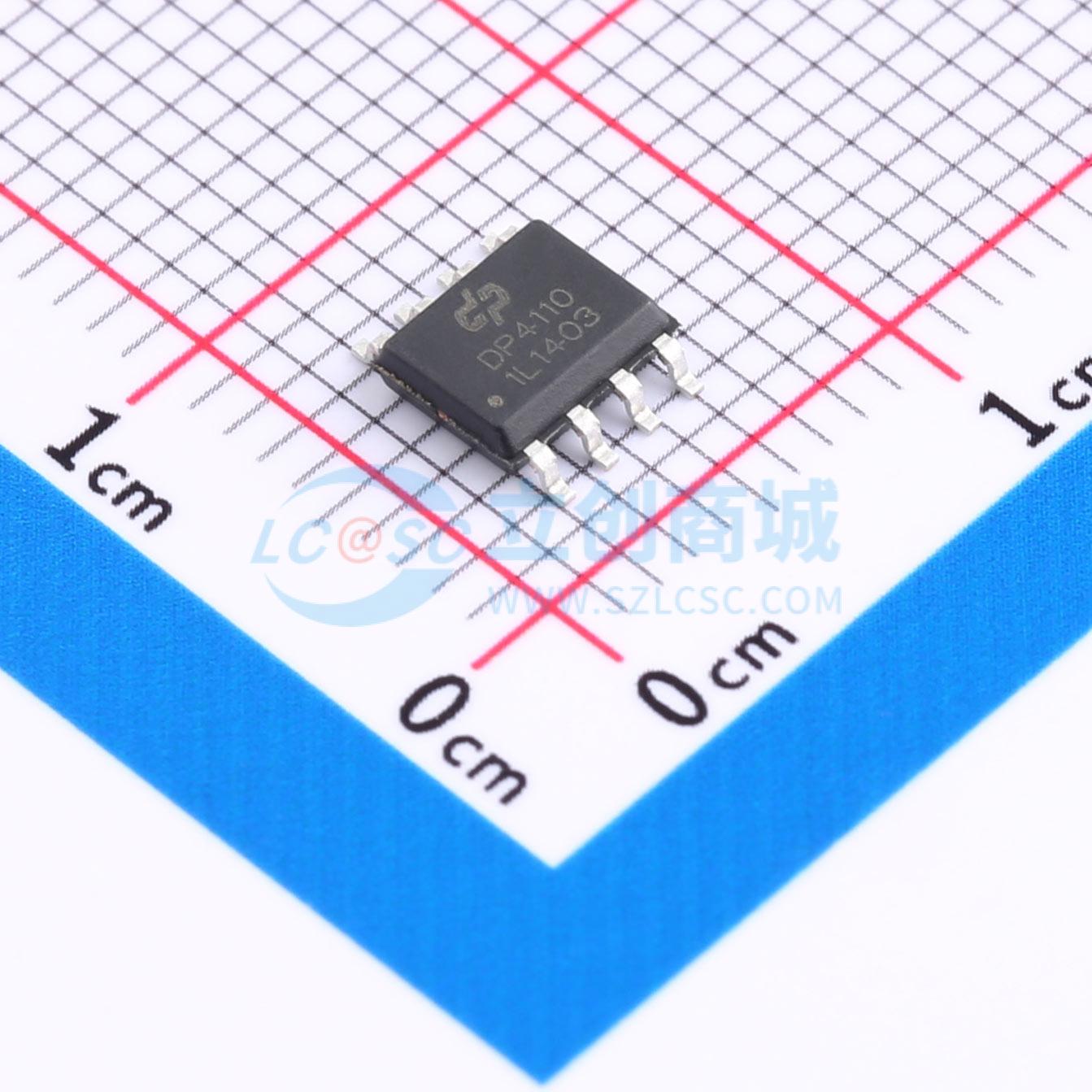

温馨提醒：图片仅供参考，商品以实物为准

DP4110

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DP411X 是一款用于替代反激变换器中副边肖特基二极管的高性能同步整流功率开关，内置超低导通阻抗功率 MOSFET 以提升系统效率。DP411X 支持“浮地”和“共地”同步整流两种架构，同时支持系统断续工作模式 (DCM) 和准谐振工作模式 (QR)。DP411X 内置 VDD 高压供电模块，无需 VDD 辅助绕组供电，降低了系统成本。
品牌名称: 德普微电子
商品型号: DP4110
商品编号: C2967742
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

DP411X 是一款用于替代反激变换器中副边肖特基二极管的高性能同步整流功率开关，内置超低导通阻抗功率 MOSFET 以提升系统效率。DP411X 支持“浮地”和“共地”同步整流两种架构，同时支持系统断续工作模式 (DCM) 和准谐振工作模式 (QR)。DP411X 内置 VDD 高压供电模块，无需 VDD 辅助绕组供电，降低了系统成本。DP411X 内部集成有 VDD 欠压保护功能和 VDD 电压钳位。

商品特性

反激拓扑副边同步整流功率开关
支持“浮地”和“共地”同步整流两种拓扑
支持断续工作模式 (DCM) 和准谐振工作模式 (QR)
<300uA 超低静态电流
内置 VDD 高压供电模块，无需 VDD 辅助绕组供电
内置 45V 功率 MOSFET
内部集成保护：
- VDD 欠压保护 (UVLO)
- VDD 电压钳位 (>5mA 钳位电流)
封装类型 SOP - 8

应用领域

反激变换器充电器

数据手册PDF

放大查看下载PDF

优惠活动

2折起

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式
	是否内置MOS	内置
	MOS耐压	45V
	模式支持	QR；DCM
	导通电阻	15mΩ

	属性	参数值
	静态电流(Iq)	150uA
	导通时间	200ns
	关断时间	60ns
	关断延时	60ns
	工作温度	-40℃~+125℃
