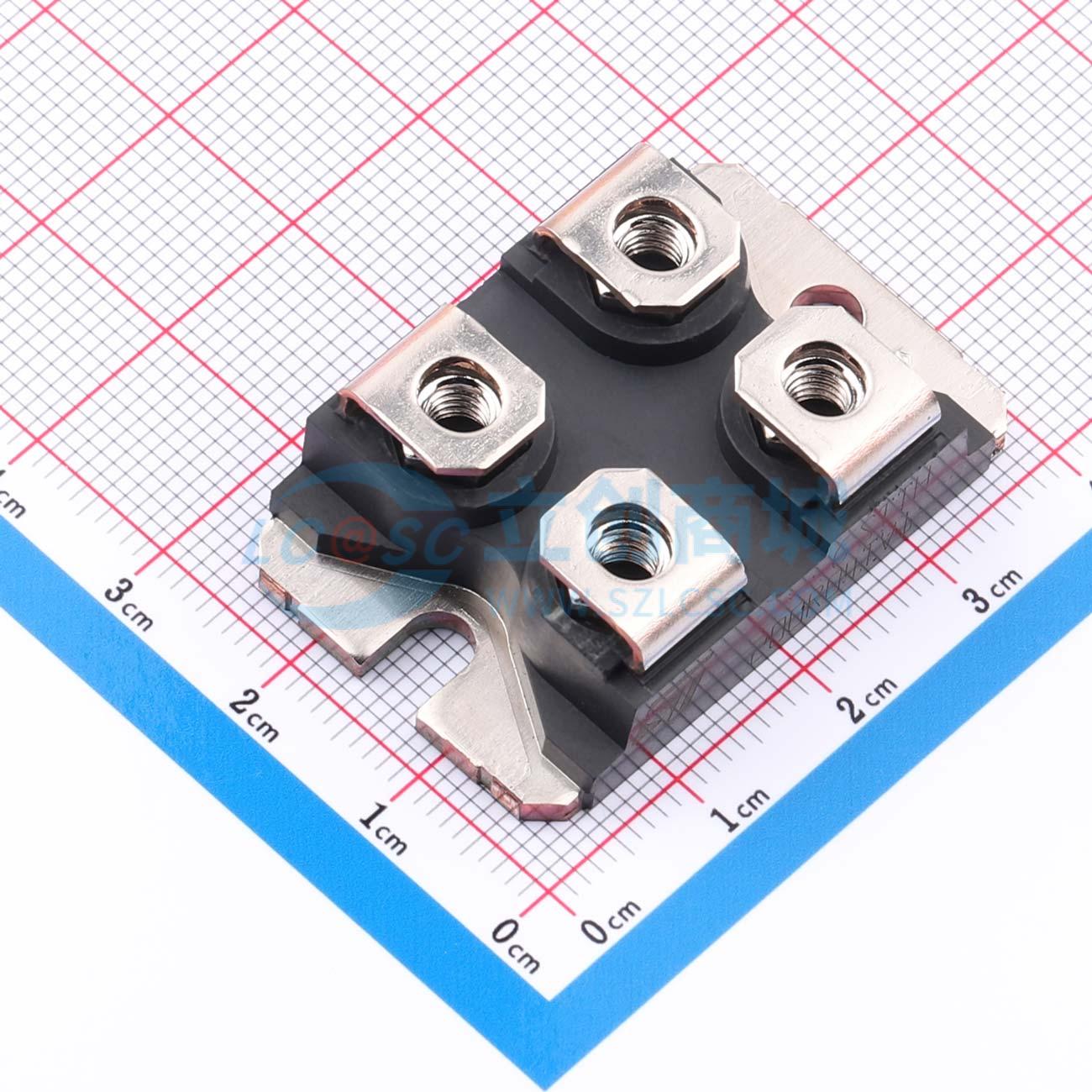

温馨提醒：图片仅供参考，商品以实物为准
STTH200R04TV1
耐压:400V 电流:100A 反向恢复时间：40ns
- 描述
- 400 V、200 A超高速切换整流二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH200R04TV1
- 商品编号
- C2965236
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 42.588675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 1.35V@100A | |
| 直流反向耐压(Vr) | 400V | |
| 整流电流 | 100A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80uA@400V | |
| 反向恢复时间(Trr) | 40ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 1kA |
商品概述
STTH200R04TV系列采用新型400 V平面Pt掺杂技术。STTH200R04特别适用于开关模式基极驱动和晶体管电路，例如焊接设备。评估导通损耗可使用以下公式：P =0.8 × IF(AV) +0.003 × IF²(RMS)；当二极管同时使用时，ΔTj(diode1) = P(diode1) × Rth(j-c)（每个二极管） + P(diode2) × Rth(c)。
商品特性
- 超快
- 极低的开关损耗
- 高频和高脉冲电流操作
- 低泄漏电流
- 绝缘封装：ISOTOP
- 电气绝缘：2500 VRMS
- 电容：45 pF
应用领域
- 开关模式基极驱动电路
- 晶体管电路
- 焊接设备
