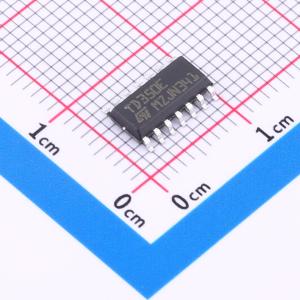

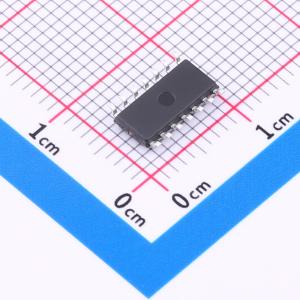

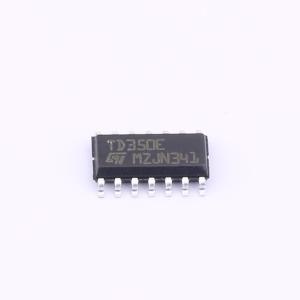

温馨提醒：图片仅供参考，商品以实物为准
TD350E
先进的IGBT/MOSFET驱动器
- 描述
- 先进的IGBT/MOSFET驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TD350E
- 商品编号
- C2965256
- 商品封装
- SO-14
- 包装方式
- 管装
- 商品毛重
- 0.288克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2.3A | |
| 拉电流(IOH) | 1.5A | |
| 工作电压 | 12V~26V | |
| 上升时间(tr) | 130ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 75ns | |
| 传播延迟 tpLH | 500ns | |
| 传播延迟 tpHL | 450ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 5mA | |
| 功能特性 | 过流保护 |
商品概述
TD350E器件是IGBT和功率MOSFET的高级栅极驱动器，包含控制和保护功能，可设计高可靠性系统。创新的有源米勒钳位功能消除了大多数应用中对负栅极驱动的需求，并允许为高端驱动器使用简单的自举电源。该器件包含具有可调电平和延迟的两级关断功能，此功能可在过流或短路情况下防止关断时出现过度过压，两级关断功能中设置的相同延迟在导通时应用，以防止脉冲宽度失真。该器件还包括IGBT去饱和保护和故障状态输出，且兼容脉冲变压器和光耦合器信号。
商品特性
- 1.5A源/2.3A灌（典型值）栅极驱动
- 有源米勒钳位功能
- 具有可调电平和延迟的两级关断
- 去饱和检测
- 故障状态输出
- 负栅极驱动能力
- 输入兼容脉冲变压器或光耦合器
- 单独的灌和源输出，便于栅极驱动
- UVLO保护
- 2kV ESD保护（HBM）
应用领域
- 1200V三相逆变器
- 电机控制
- UPS系统
