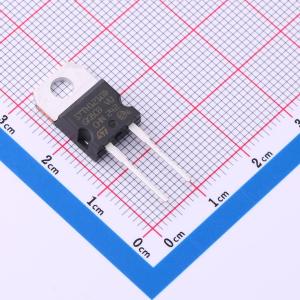

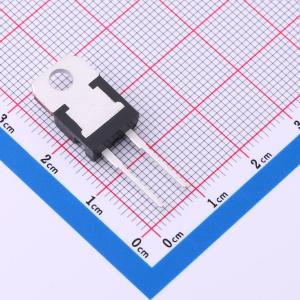

温馨提醒：图片仅供参考，商品以实物为准
STTH1210D
耐压:1000V 电流:12A 反向恢复时间：90ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1000 V，12 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1210D
- 商品编号
- C2965278
- 商品封装
- TO-220AC-2
- 包装方式
- 管装
- 商品毛重
- 3.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 2V@12A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 12A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@1kV | |
| 反向恢复时间(Trr) | 90ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 80A |
商品概述
该二极管采用高品质设计，具有低漏电流、特性稳定可重复及固有耐用性等特点，适用于对长期可靠性有要求的重型应用场景。其低漏电流性能得到提升，因此热失控保护带是该器件的一项优势。该二极管提供多种封装类型，包括TO-220AC STTH1210D、TO-220FPAC STTH1210FP、D2PAK STTH1210G、TO-220Ins STTH1210DI。封装环氧树脂符合UL94 V0标准；冷却方式为传导（C）；TO-220AC、TC-220Ins、TO-220FPAC的推荐扭矩值为0.55 Nm，最大扭矩值为0.7 Nm；ECOPACK封装采用无铅二级互连。
商品特性
- 超快软恢复
- 极低的导通和开关损耗
- 适用于高频和/或高脉冲电流操作
- 高反向电压能力
- 高结温耐受性
- 绝缘封装：
- TO-220Ins：电气绝缘2500V RMS，电容7pF
- TO-220FPAC：电气绝缘2500V RMS，电容12pF
应用领域
- 工业电源
- 电机控制系统
- 需要整流和续流的关键任务系统
- 辅助功能：缓冲、自举、消磁应用
