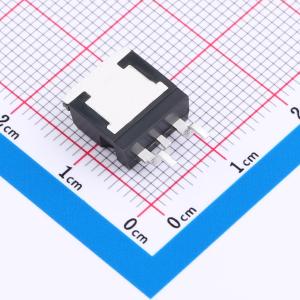

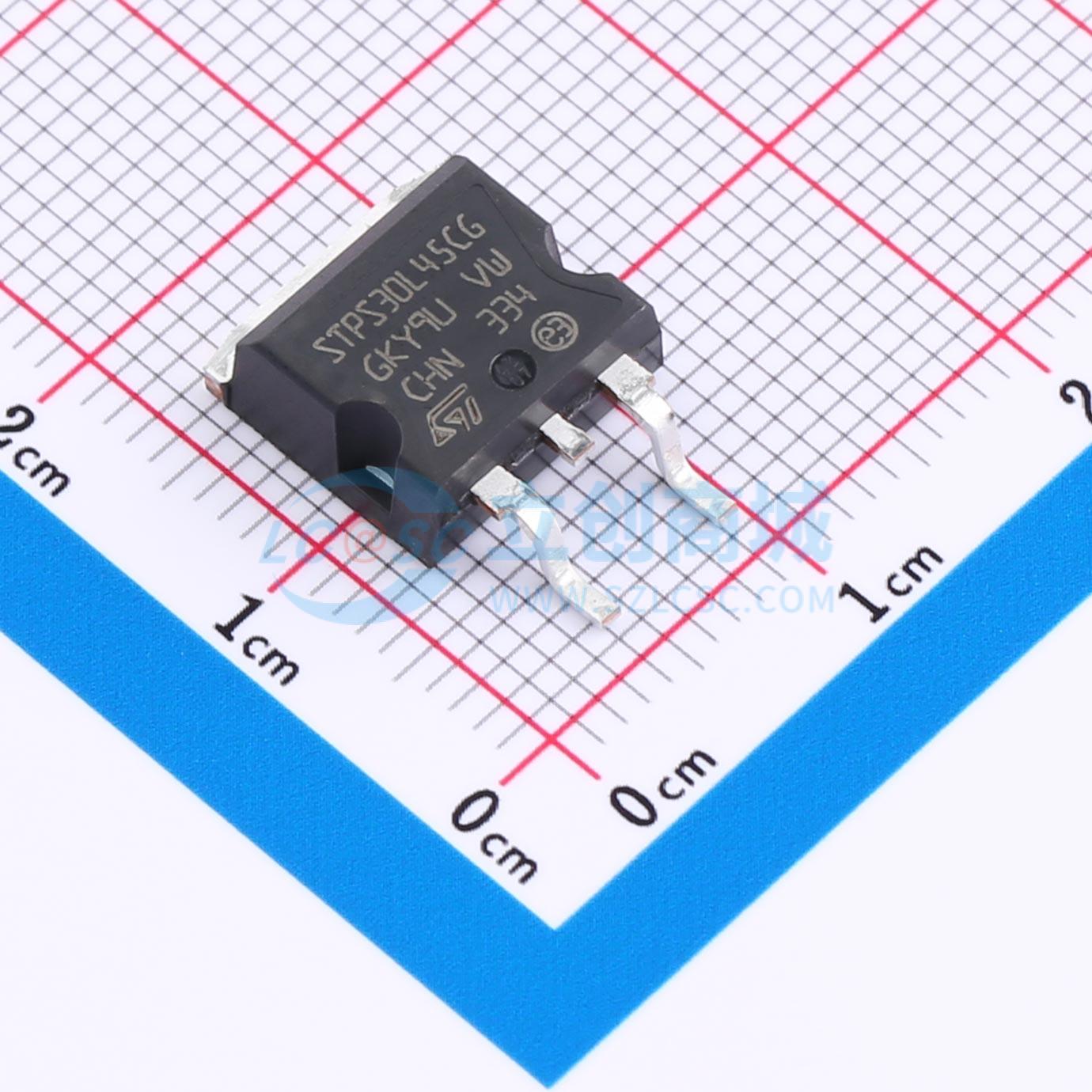

温馨提醒：图片仅供参考，商品以实物为准
STPS30L45CG-TR
电压:45V 电流:30A
- 描述
- 45 V、30 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS30L45CG-TR
- 商品编号
- C2965266
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 740mV@30A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 400uA@45V | |
| 非重复峰值浪涌电流 (Ifsm) | 220A |
商品概述
双中心抽头肖特基整流器，封装形式包括TO-247、TO-220AB、TO-220FPAB、D2PAK和I2PAK。
商品特性
- 低正向压降，传导损耗极小
- 低开关损耗，允许高频工作
- 低热阻
- 雪崩额定
- TO-220FPAB绝缘封装：绝缘电压2000V DC，电容45pF
- 雪崩能力已指定
- 环氧树脂符合UL94 V0标准
- TO-220AB、TO-220FPAB推荐扭矩：0.4至0.6N·m
- I2PAK金属散热片（散热器）不允许用合金焊接（如表面贴装器件），必须采用标准通孔安装
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流应用
- 极性保护应用
