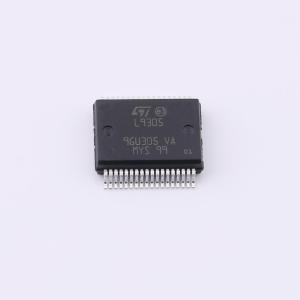

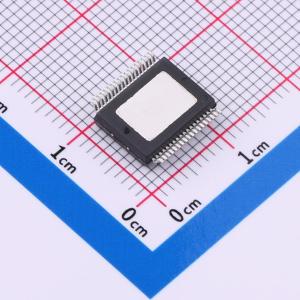

L9305EP-TR
汽车4通道阀门驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级4通道气门驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L9305EP-TR
- 商品编号
- C2965253
- 商品封装
- PowerSSO-36(7.2x4.75)
- 包装方式
- 编带
- 商品毛重
- 0.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | - | |
| 每个元件位数 | - | |
| 通道类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 系列 | - | |
| 工作温度 | -40℃~+175℃ | |
| 静态电流(Iq) | - | |
| 传播延迟(tpd) | - | |
| 功能特性 | 输出使能；失效安全输出 |
商品概述
L9305是一款可配置的单片式电磁阀驱动IC，设计用于控制自动变速箱、电子稳定控制和主动悬架应用中的线性电磁阀。四个通道可任意组合配置为低侧或高侧驱动器。该器件包含功率晶体管、再循环晶体管以及两者的电流检测功能，保证每个通道电流测量的冗余性。调节电流可在0-1.5A（正常范围，分辨率0.25mA）或0-2A（扩展范围，分辨率0.33mA）范围内编程，用户可在设定点电流上叠加可配置的抖动调制。32位CRC保护的SPI接口用于所有通道的配置和控制，并提供所有诊断功能的状态反馈。低电平有效的复位输入RESN可禁用所有通道并将内部寄存器重置为默认值；高电平有效的EN_DR引脚用于启用或禁用所有通道（低电平时禁用）。通过EN_DR引脚和集成的故障安全预驱动器提供安全使能路径，隔离的冗余安全关断路径确保关键内部故障会禁用故障安全预驱动器。故障输出引脚可在检测到故障时向微控制器生成外部中断，用户可根据系统要求将特定故障映射到FAULTn引脚。
商品特性
- AEC-Q100认证
- 4通道独立LSD/HSD电流控制驱动器
- 集成电流检测路径
- 正常范围电流精度：0至0.5A范围内±5mA，0.5A至1.5A范围内±1%
- 扩展范围电流精度：0至0.3A范围内±15mA，0.3A至0.5A范围内±5%，0.5A至2A范围内±4%
- 最大驱动器RDSON：175℃时375mΩ
- 13位电流设定点分辨率
- 可变和固定频率电流控制
- 可编程抖动功能
- 可选驱动器 slew rate控制
- 安全特性：带VDS监控的高侧故障安全ENABLE开关预驱动器、冗余安全使能路径、使用BIST的高级诊断和监控、温度传感器和监控、所有通道的冗余电流检测、包含CRC的校准和配置存储器、使用地址反馈/5位CRC/帧计数器/长短帧检测的安全串行通信、寄存器验证
- 32位SPI通信，带5位CRC消息验证
- 封装选项：PWSSO36、TQFP48
- 完全符合ISO26262标准，可用于ASIL-D系统
应用领域
- 自动变速箱
- 电子稳定控制
- 主动悬架应用
