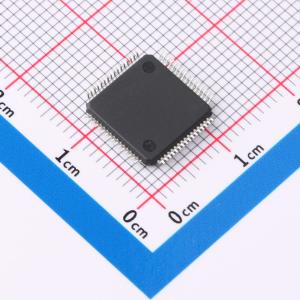

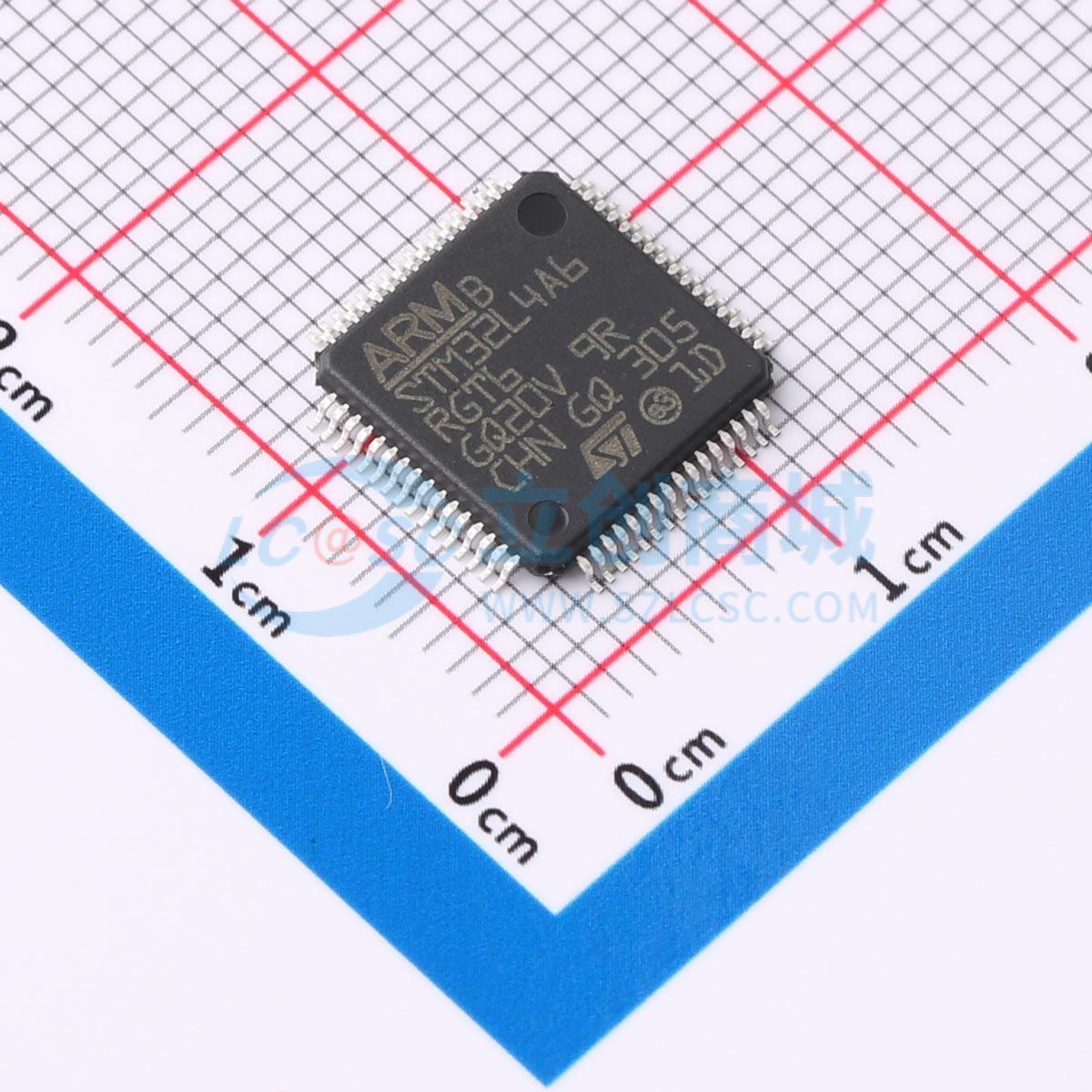

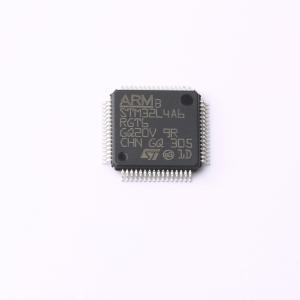

STM32L4A6RGT6
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有1 MB Flash存储器、USB OTG、LCD、AES-256和DFSDM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：包含意法半导体最先进的专利技术。 采用FlexPowerControl实现超低功耗。电源电压范围为1.71V至3.6V。工作温度范围为 -40℃至85/125℃。VBAT模式下电流为320nA，为RTC和32x32位备份寄存器供电。关机模式电流为25nA（5个唤醒引脚）。待机模式电流为108nA（5个唤醒引脚）。带RTC的待机模式电流为426nA
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L4A6RGT6
- 商品编号
- C2965255
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 320KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 52 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗Arm® Cortex®-M4 32位MCU+FPU，100DMIPS，1MB闪存，320KB SRAM，USB OTG FS，音频功能，AES+HASH加密，外部SMPS
商品特性
- 超低功耗，支持FlexPowerControl：电源范围1.71V至3.6V；温度范围-40℃至85/125℃；VBAT模式下320nA（为RTC和32×32位备份寄存器供电）；关机模式下25nA（5个唤醒引脚）；待机模式下108nA（5个唤醒引脚）；带RTC的待机模式下426nA；停止2模式下2.57μA，带RTC的停止2模式下2.86μA；LDO模式下运行功耗91μA/MHz；3.3V SMPS模式下运行功耗37μA/MHz；支持批量采集模式（BAM）；从停止模式唤醒时间5μs；除关机模式外所有模式均支持掉电复位（BOR）；支持互连矩阵
- 核心：Arm® 32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持从闪存零等待执行，频率高达80MHz，MPU，100DMIPS及DSP指令
- 性能基准：1.25 DMIPS/MHz（Drystone 2.1）；273.55 Coremark®（80MHz时3.42 Coremark/MHz）
- 能量基准：279 ULPMark™ CP得分；80.2 ULPMark™ PP得分
- 16个定时器：2个16位高级电机控制定时器，2个32位和5个16位通用定时器，2个16位基本定时器，2个低功耗16位定时器（可在停止模式使用），2个看门狗，SysTick定时器
- 封装类型：LQFP144（20×20）、LQFP100（14×14）、LQFP64（10×10）、UFBGA169（7×7）、UFBGA132（7×7）、WLCSP100L
- RTC带硬件日历、闹钟和校准功能
- 多达136个快速I/O，多数支持5V容忍，多达14个I/O可独立供电至1.08V
- 专用Chrom-ART加速器（DMA2D），用于增强图形内容创建
- 8至14位摄像头接口，最高32MHz（黑白）或10MHz（彩色）
- 加密硬件加速器：AES（128/256位密钥）、HASH（SHA-256）
- 存储器：1MB闪存（2个读同时写的存储体，专有代码读出保护）；320KB SRAM（含64KB带硬件奇偶校验）；外部存储器接口支持静态存储器（SRAM、PSRAM、NOR、NAND）；双闪存Quad SPI存储器接口
- 时钟源：4至48MHz晶体振荡器；32kHz RTC用晶体振荡器（LSE）；内部16MHz工厂微调RC（±1%）；内部低功耗32kHz RC（±5%）；内部多速100kHz至48MHz振荡器（由LSE自动微调，精度优于±0.25%）；内部48MHz带时钟恢复；3个PLL（用于系统时钟、USB、音频、ADC）
- LCD支持8×40或4×44，带升压转换器
- 多达24个电容传感通道，支持触摸键、线性和旋转触摸传感器
- 4个Sigma-Delta调制器数字滤波器
- 模拟外设（独立供电）：3个12位ADC（5Msps，硬件过采样可达16位，200μA/Msps）；2个12位DAC输出通道（低功耗采样保持）；2个带内置PGA的运算放大器；2个超低功耗比较器
- 20个通信接口：USB OTG 2.0全速（支持LPM和BCD）；2个SAI（串行音频接口）；4个I2C FM+（1Mbit/s，支持SMBus/PMBus）；5个U(S)ART（支持ISO7816、LIN、IrDA、调制解调器）；1个LPUART；3个SPI（含Quad SPI共4个）；2个CAN（2.0B Active）和SDMMC；SWPMI单wire协议主接口；IRTIM（红外接口）
- 14通道DMA控制器
- 真随机数生成器
- CRC计算单元，96位ID
- 开发支持：串行线调试（SWD）、JTAG、嵌入式跟踪宏单元™
