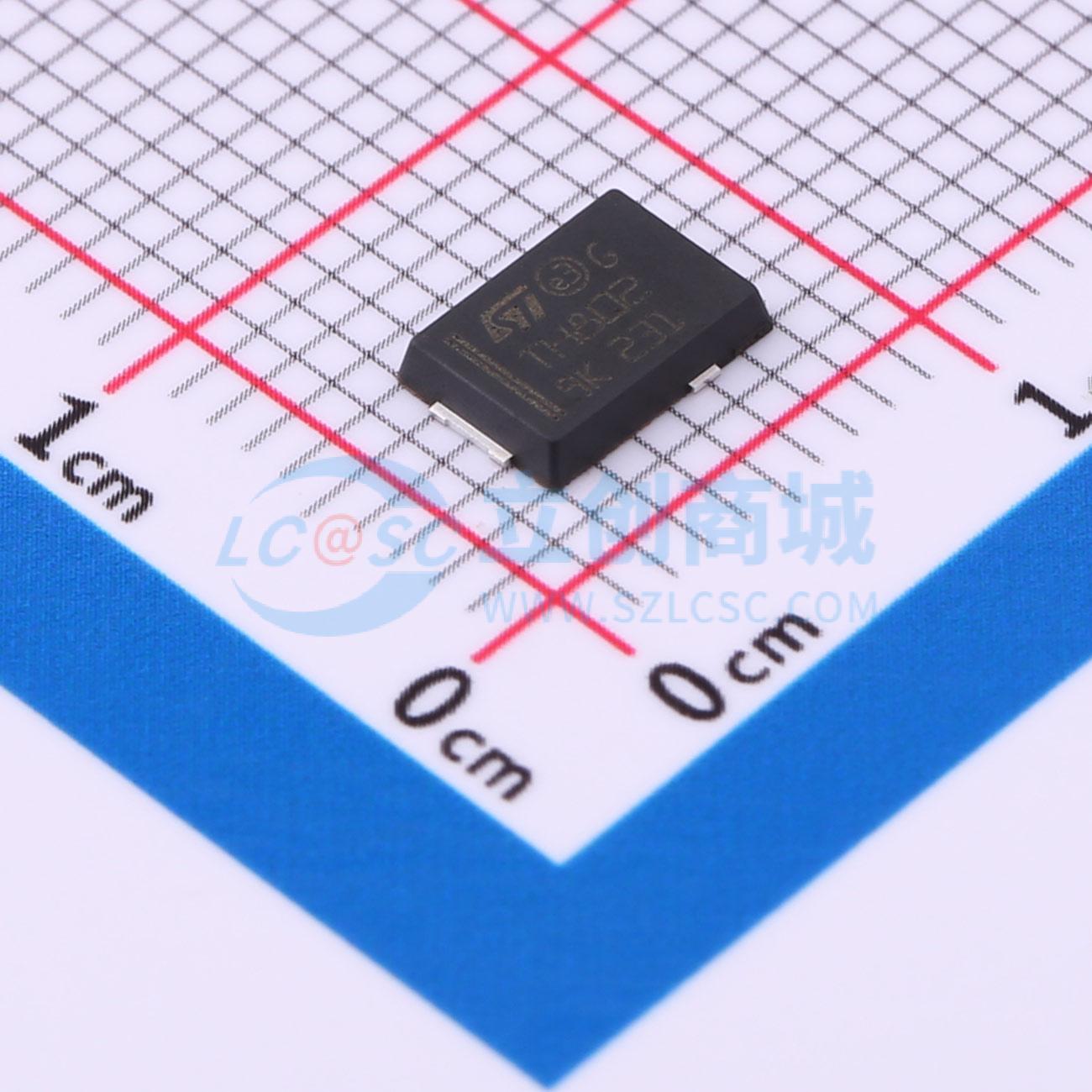

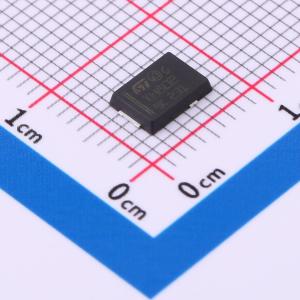

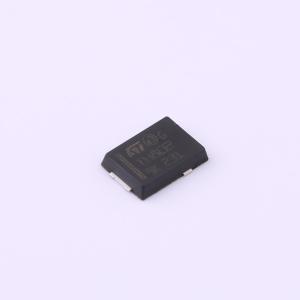

STTH802SF
耐压:200V 电流:8A 反向恢复时间：35ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这是一种超快恢复二极管，针对开关模式基极驱动和晶体管电路进行了优化。采用 PSMC (TO-277A) 封装，在紧凑扁平的封装中提供了高性能，能够承受非常高的工作结温。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH802SF
- 商品编号
- C2965245
- 商品封装
- TO-277A
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 790mV@8A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 6uA@200V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 150A |
商品概述
该器件是一款超快恢复二极管，优化用于开关模式基极驱动和晶体管电路。采用PSMC（TO-277A）封装，在紧凑扁平的封装中提供高性能，可承受非常高的工作结温。
商品特性
- 低剖面设计，封装典型高度为1.1mm
- 可润湿侧翼，用于自动视觉检测
- 极低的传导损耗
- 可忽略的开关损耗
- 高结温能力
- 符合ECOPACK®2标准
应用领域
- DC/DC转换器
- 高频逆变器
- 缓冲器
- 升压功能
- 续流二极管
