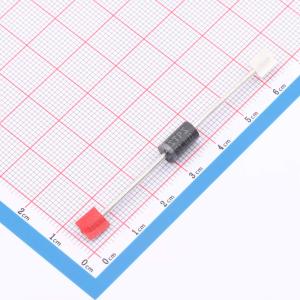

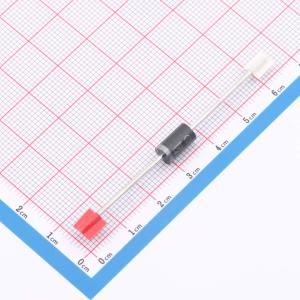

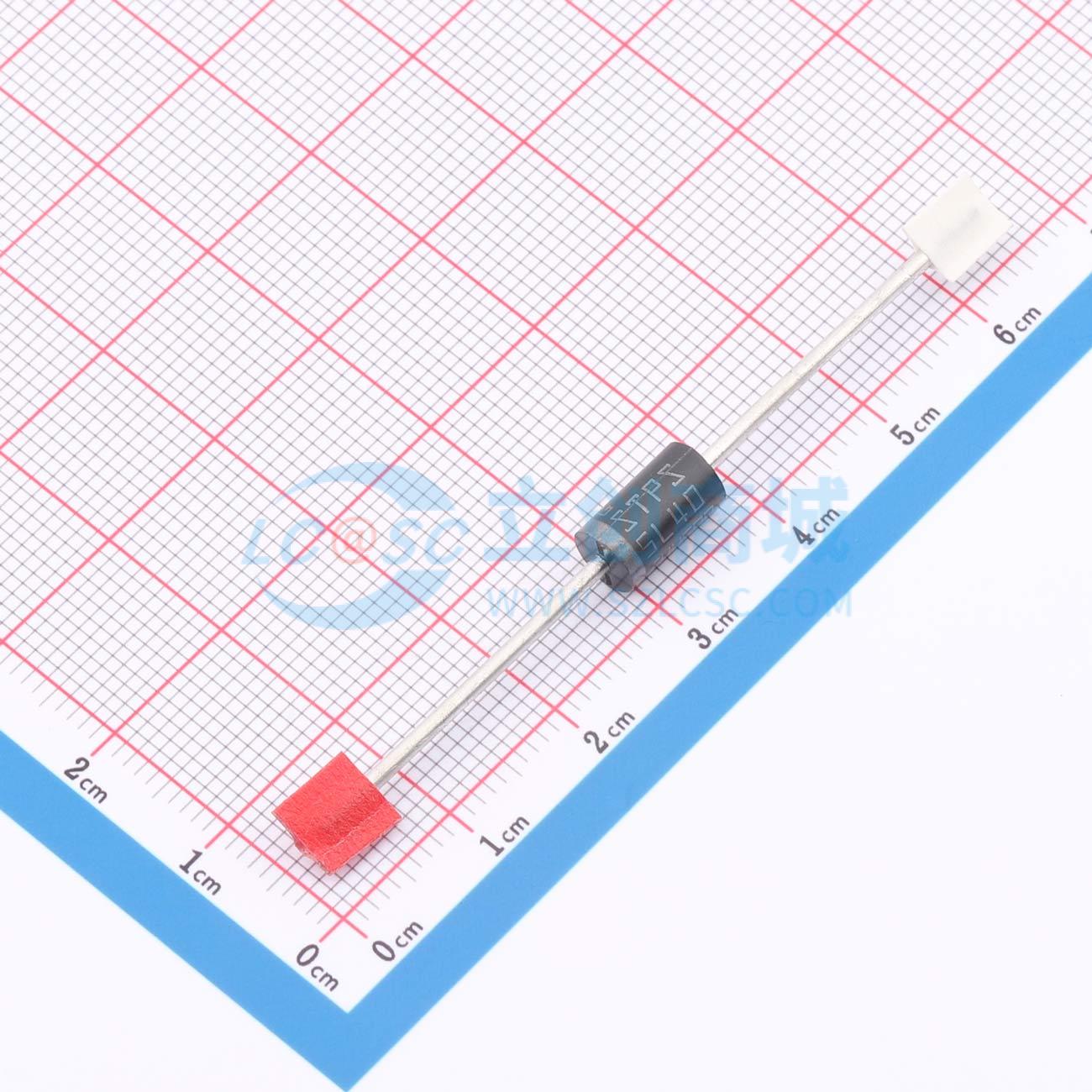

STPS5L40
电压:40V 电流:5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40 V、5 A低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS5L40
- 商品编号
- C2965232
- 商品封装
- DO-201AD
- 包装方式
- 管装
- 商品毛重
- 2.433333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 500mV@5A | |
| 直流反向耐压(Vr) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 5A | |
| 反向电流(Ir) | 200uA@40V | |
| 非重复峰值浪涌电流 (Ifsm) | 150A |
商品概述
轴向功率肖特基整流器，采用DO-201AD封装。
商品特性
- 开关损耗可忽略不计
- 正向压降低，效率更高
- 热阻低
- 雪崩能力已指定
- 脉冲测试参数：tp=380μs，δ<2%
- 计算最大传导损耗的公式：P=0.34×I_F(AV)+0.028×I_F²（RMS）
- 白带表示阴极
- 环氧树脂符合UL94 V0标准
应用领域
- 开关模式电源
- 高频逆变器
- 小型电池充电器
- 消费类开关模式电源（如DVD和机顶盒）
