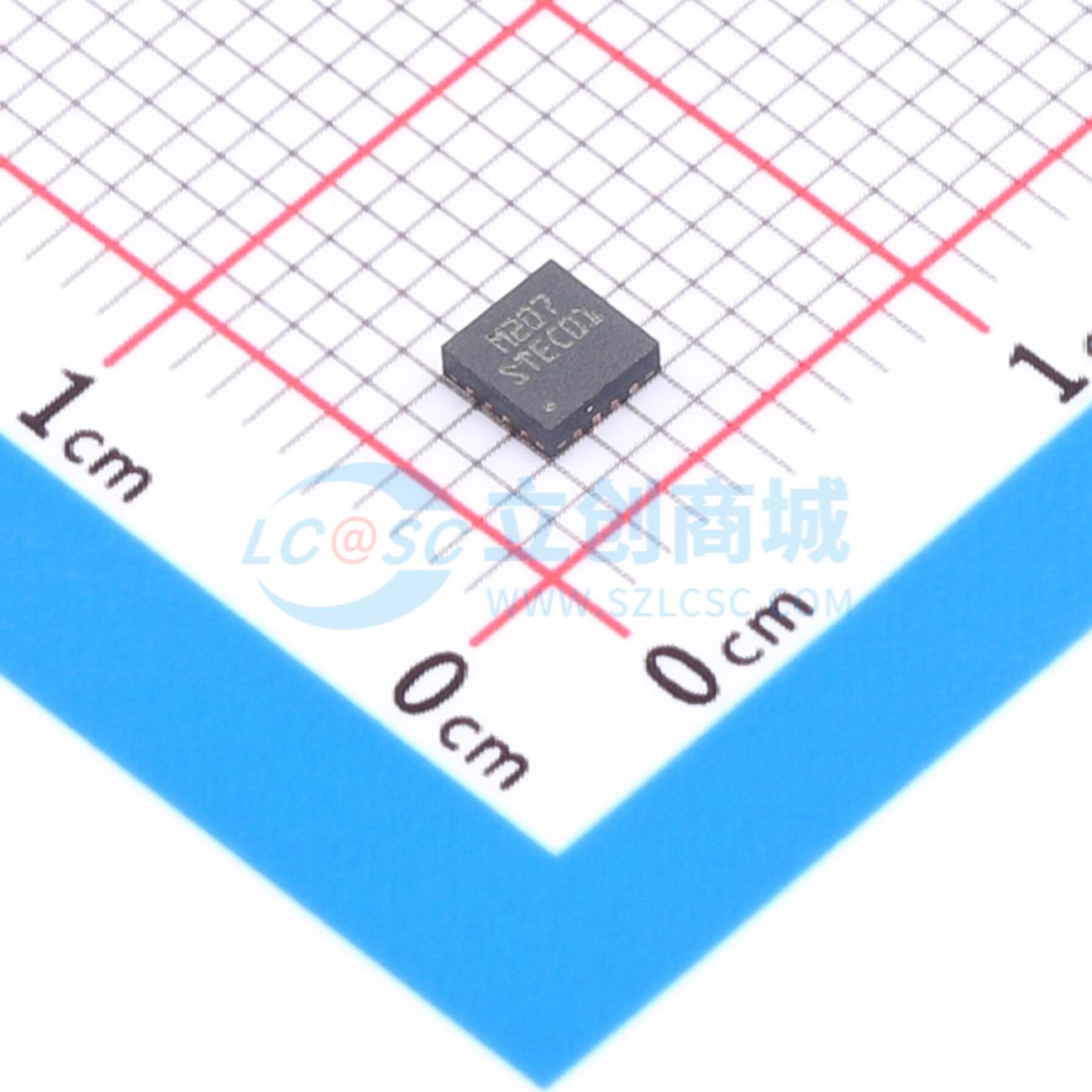

STEC01PUR

STEC01是一款集成式可编程12 mΩ功率开关，由基于定时器的电路管理。 该器件有3个定时器，用于在达到最大导通时间后中断电源应用的接地路径，并在冷却时间内禁止平台重启。最大导通时间可设置为几秒到几百秒，而冷却时间可编程为69、345和1380秒。 3个多级输入引脚与可编程振荡器和固定振荡器相结合，用于设置定时。 施加到PWM引脚的连续或脉冲输入信号启动内部逻辑和计数器。在正常运行情况下，一旦PWM引脚上的活动停止，器件会自动进入空闲模式，等待新的有效PWM信号施加。如果器件检测到故障情况，则会生成复位脉冲，安全MOSFET会关闭，并根据预定义的状态机进行管理。 STEC01通过内部功率MOSFET的连续电流能力高达7 A。通过GDRV引脚驱动外部功率晶体管可支持更高的电流。 HW_RESET输入引脚上的上升沿会在RESET_FAULT引脚上产生一个57 ms的脉冲。此功能可用于通知外部电源（如USB）的连接。

• 输入电压范围为2.2至5 V
• 典型值12 mΩ N沟道FET RDS(on)
• 7 A连续电流能力
• PWM控制信号频率范围为4 Hz至5 kHz，占空比为30%至100%
• 30 μA电池供电电流
• 2个可编程定时器：T1、T3
• 1个固定定时器T2
• 输入欠压锁定
• VFQFPN 3×3×0.9 16L，0.5 mm间距封装

• 电子烟
• 定时/复位电路
• 接地路径保护电路
