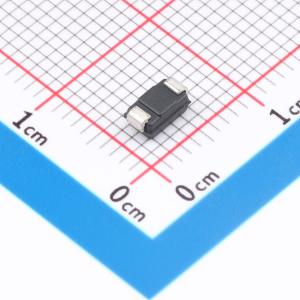

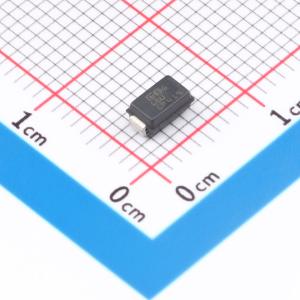

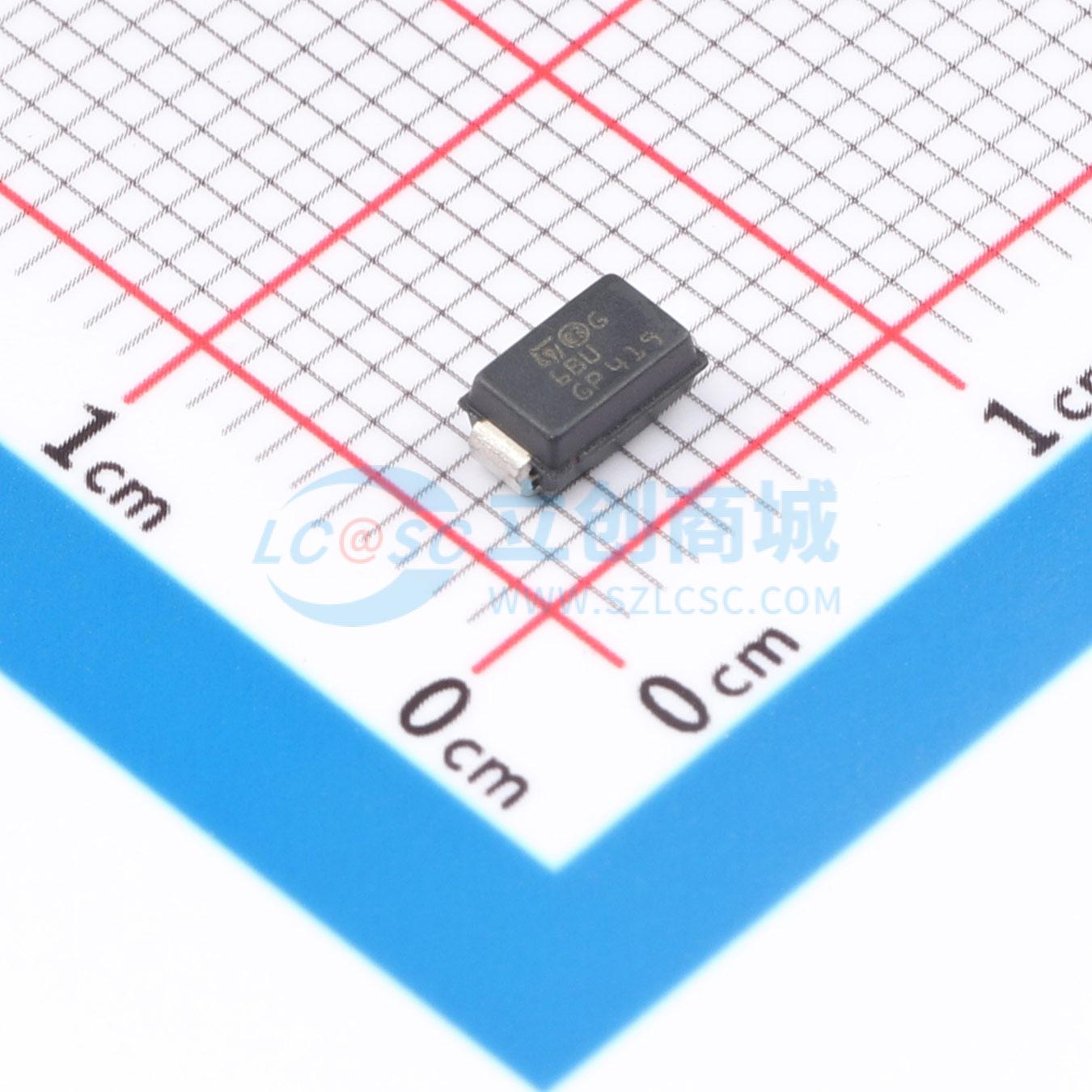

SMA6J70CA-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ST(意法半导体)
商品型号: SMA6J70CA-TR
商品编号: C2965217
商品封装: DO-214AC
包装方式: 编带
商品毛重: 0.112克(g)

商品参数

商品概述

SMA6J系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015，保护敏感设备免受静电放电影响，并根据IEC 61000 - 4 - 4和5保护其免受电过应力影响。该器件通常用于防护600 W（10/1000 μs）以下的浪涌。平面技术使其适用于需要低泄漏电流和高结温以提供长期可靠性和稳定性的高端电路。SMA6J器件采用SMA封装（SMA焊盘符合IPC 7531标准）。

商品特性

峰值脉冲功率：600 W（10/1000 μs）；4 kW（8/20 μs）
关断电压范围：5 V至85 V
单向和双向类型
低泄漏电流：25 ℃时为0.2 μA，85 ℃时为1 μA
最大工作结温：175 ℃
JEDEC注册封装外形
树脂符合UL94 V0等级

数据手册PDF

放大查看下载PDF

优惠活动

6.9折

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	70V
	钳位电压	146V
	峰值脉冲电流(Ipp)	5.5A@8/20us
	峰值脉冲功率(Ppp)	4kW@8/20us

	属性	参数值
	击穿电压	81.9V
	反向电流(Ir)	1uA
	工作温度	-55℃~+175℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
