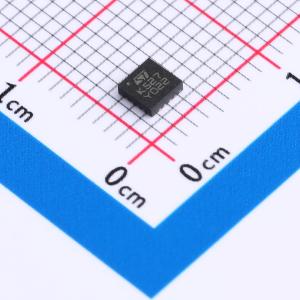

TSX339IQ4T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 微功耗（5uA）16V CMOS四路比较器，漏极开路输出
品牌名称: ST(意法半导体)
商品型号: TSX339IQ4T
商品编号: C2965219
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

	属性	参数值
	输出模式	TTL；CMOS
	静态电流(Iq)	5uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	16V
	单电源	2.7V~16V
	双电源(Vee ~ Vcc)	-8V~-1.35V；1.35V~8V
	输入失调电流(Ios)	1pA
	响应时间(tr)	2us

商品概述

TSX339是一款微功耗CMOS四电压比较器，每个比较器的典型电流消耗极低，仅为5 μA。该器件是对TS339的改进设计：它的电流消耗更低、输入失调电压更优，且静电放电（ESD）耐受性更强。TSX339在很宽的温度范围内都有完整的规格参数，TSSOP14封装的产品提供汽车级版本。它与TS339 CMOS比较器完全兼容，且提供相似的封装形式。此外，TSX339还推出了新型小尺寸封装QFN16 3x3，从而能在应用中实现更高的集成度。

商品特性

低电源电流：每个比较器典型值为5 μA
宽单电源范围：2.7 V至16 V，或双电源（±1.35 V至±8 V）
极低的输入偏置电流：典型值为1 pA
输入共模电压范围包含地电位
开漏输出
高输入阻抗：典型值为10^12 Ω
快速响应时间：过驱动电压为5 mV时，典型值为2 μs
ESD耐受性：人体模型（HBM）4 kV，机器模型（MM）200 V
引脚和功能与四通道CMOS TS339比较器兼容

应用领域

汽车领域
工业领域

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	100uV
	输入偏置电流(Ib)	1pA
	传播延迟(tpd)	2.5us
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	73dB
	输出类型	开漏
