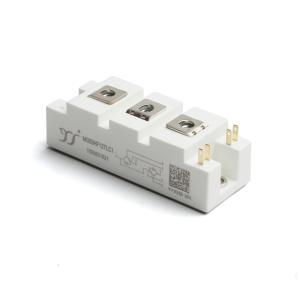

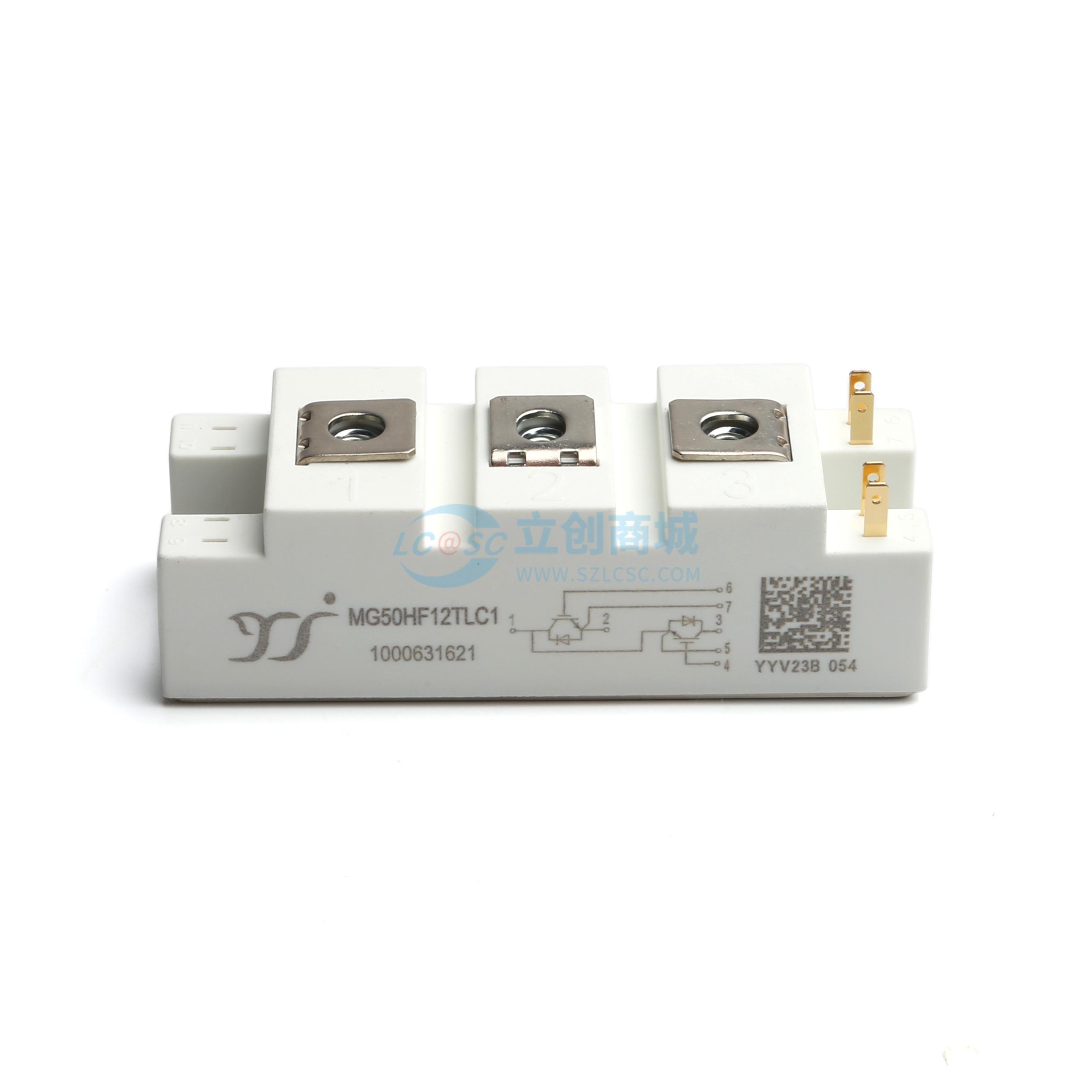

MG50HF12TLC1
1.2kV 50A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：采用沟槽技术实现低VCE（饱和）。 VCE（饱和）具有正温度系数。 高短路能力（10μs）。 包含超快速和软恢复反并联FWD。 低电感。 最高结温175℃。应用：电机驱动逆变器。 交流和直流伺服驱动放大器
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- MG50HF12TLC1
- 商品编号
- C2942685
- 包装方式
- 盒装
- 商品毛重
- 157.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 480W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 50A | |
| 集射极饱和电压(VCE(sat)) | 1.95V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@3mA | |
| 输入电容(Cies) | 3.4nF |
| 属性 | 参数值 | |
|---|---|---|
| 反向传输电容(Cres) | 140pF | |
| 开启延迟时间(Td(on)) | 430ns | |
| 关断延迟时间(Td(off)) | 350ns | |
| 导通损耗(Eon) | 11mJ | |
| 关断损耗(Eoff) | 3.1mJ | |
| 工作温度 | -40℃~+150℃ |
商品特性
- 采用沟槽技术实现低VCE(sat)
- VCE(sat)具有正温度系数
- 高短路能力（10us）
- 集成超快软恢复反并联续流二极管
- 低电感
- 最高结温175°C
应用领域
- 电机驱动用逆变器
- 交流与直流伺服驱动放大器
- UPS
- 软开关焊机
