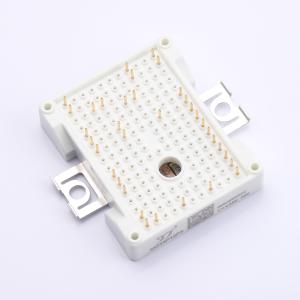

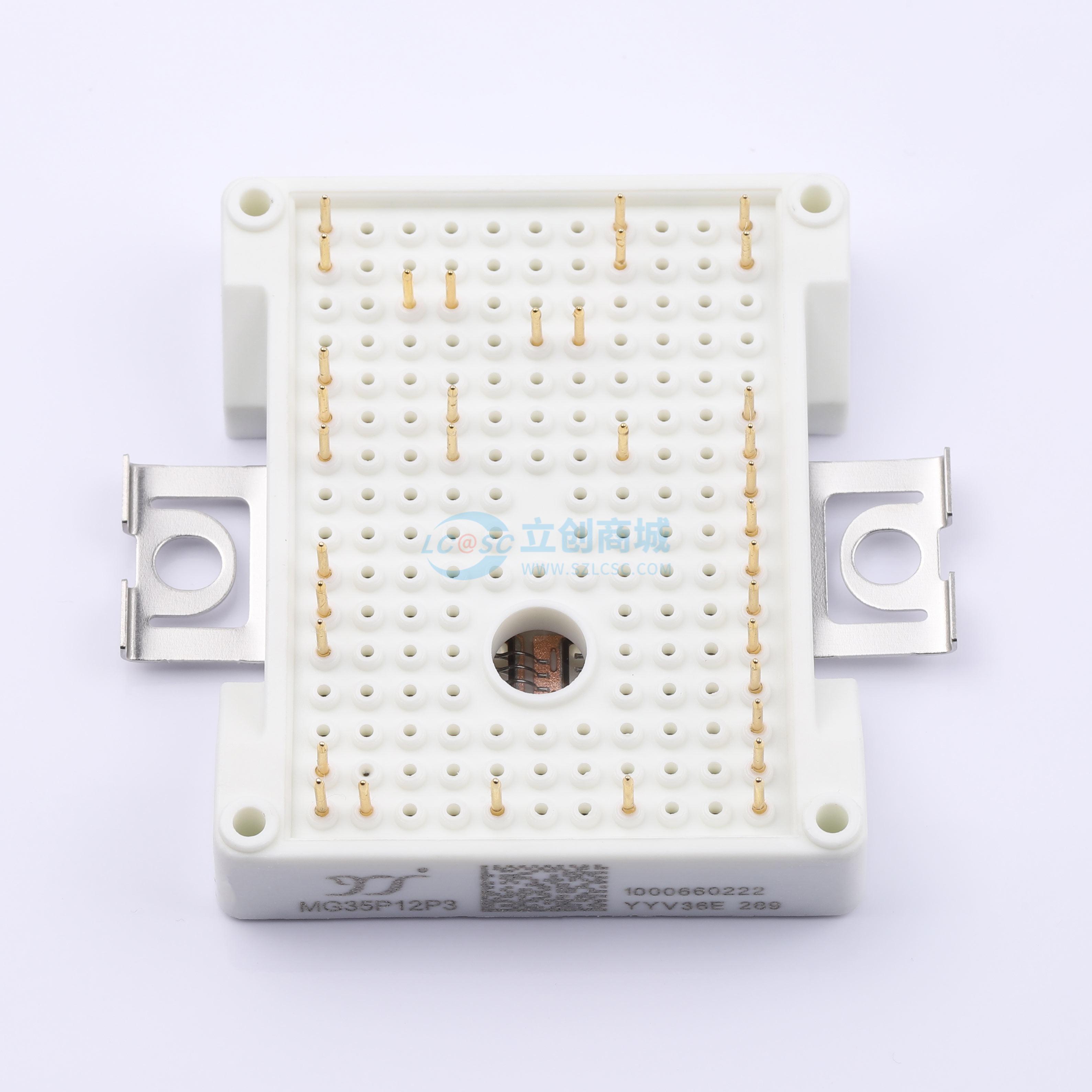

MG35P12P3
1.2kV 35A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- MG35P12P3
- 商品编号
- C2942702
- 商品封装
- 插件
- 包装方式
- 盒装
- 商品毛重
- 111.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 210W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 35A | |
| 集电极脉冲电流(Icm) | 70A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1.82V | |
| 栅极阈值电压(Vge(th)) | 5.8V | |
| 栅极电荷量(Qg) | 270nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.5nF | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | 87pF | |
| 开启延迟时间(Td(on)) | 20ns | |
| 关断延迟时间(Td(off)) | 141ns | |
| 导通损耗(Eon) | 4.45mJ | |
| 关断损耗(Eoff) | 1.95mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+150℃ |
商品特性
- 低开关损耗
- 低 VCE(sat) 且具有正温度系数
- 包含快速软恢复反并联续流二极管
- 低电感封装
- 高短路能力（10微秒）
- 采用直接键合铜技术实现散热器隔离
- 最高结温 175°C
应用领域
- 电机驱动器
- 交流与直流伺服驱动放大器
- 不间断电源
