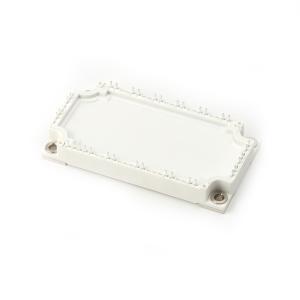

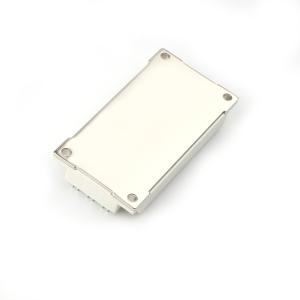

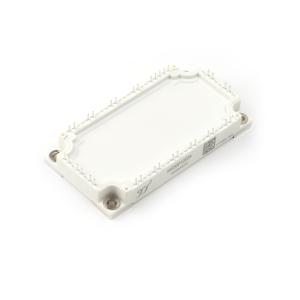

温馨提醒：图片仅供参考，商品以实物为准
MG50P12E2A
1.2kV 50A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低开关损耗。 低 VCE(sat)，具有正温度系数。 包含快速软恢复反并联FWD。 低电感外壳。 高短路能力（10μs）。 最高结温175℃。应用：电机驱动器。 交流和直流伺服驱动放大器
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- MG50P12E2A
- 商品编号
- C2942709
- 商品封装
- E2A
- 包装方式
- 盒装
- 商品毛重
- 330.783333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 288W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 50A | |
| 集电极脉冲电流(Icm) | 100A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.9V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@1.7mA | |
| 栅极电荷量(Qg) | 350nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.6nF | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | 100pF | |
| 开启延迟时间(Td(on)) | 41ns | |
| 关断延迟时间(Td(off)) | 160ns | |
| 导通损耗(Eon) | 5.92mJ | |
| 关断损耗(Eoff) | 3.39mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+150℃ |
商品特性
- 低开关损耗
- 低VCE(sat)且具有正温度系数
- 包含快速软恢复反并联续流二极管
- 低电感封装
- 高短路能力（10微秒）
- 最高结温175°C
应用领域
- 电机驱动器
- 交流与直流伺服驱动放大器
- 不间断电源
