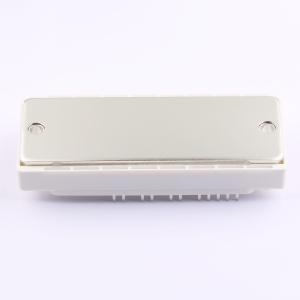

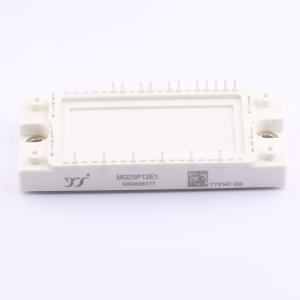

温馨提醒：图片仅供参考，商品以实物为准
MG25P12E1
MG25P12E1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低开关损耗。 低 VCE(sat)，具有正温度系数。 包含快速软恢复反并联 FWD。 低电感外壳。 高短路能力(10us)。 最高结温 175℃。应用：电机驱动器。 交流和直流伺服驱动放大器
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- MG25P12E1
- 商品编号
- C2942704
- 商品封装
- 插件,107.5x45mm
- 包装方式
- 盒装
- 商品毛重
- 197.6625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 25A | |
| 耗散功率(Pd) | 166W | |
| 集射极饱和电压(VCE(sat)) | 1.9V@25A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@1.2mA | |
| 栅极电荷量(Qg) | 0.2uC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.45nF@25V | |
| 开启延迟时间(Td(on)) | 16ns | |
| 关断延迟时间(Td(off)) | 104ns | |
| 导通损耗(Eon) | 2.58mJ | |
| 关断损耗(Eoff) | 1.68mJ | |
| 工作温度 | -40℃~+150℃ |
