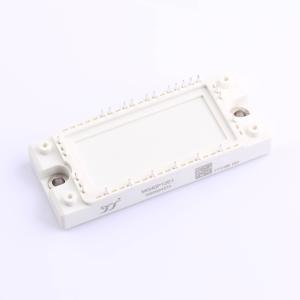

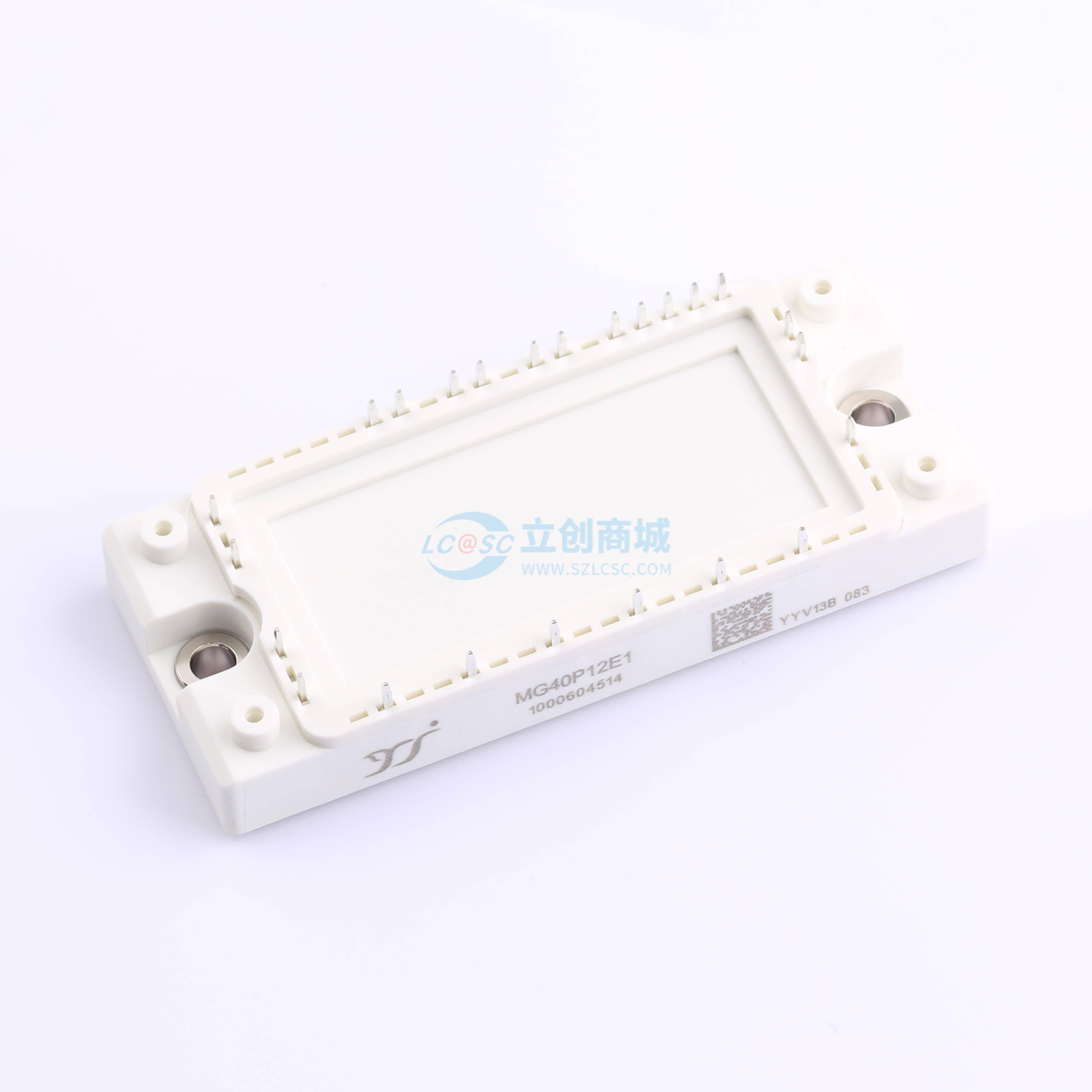

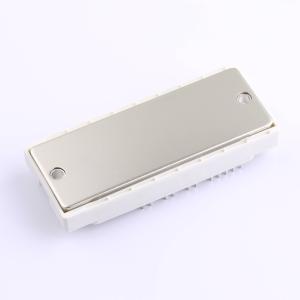

MG40P12E1
1.2kV 40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低开关损耗。 低VCE(sat)且具有正温度系数。 包含快速软恢复反并联FWD。 低电感外壳。 高短路能力（10us）。 最高结温175℃。应用：电机驱动器。 交流和直流伺服驱动放大器
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- MG40P12E1
- 商品编号
- C2942705
- 商品封装
- E1
- 包装方式
- 盒装
- 商品毛重
- 174.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 227W | |
| 集射极饱和电压(VCE(sat)) | 2.05V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@1.2mA | |
| 栅极电荷量(Qg) | 0.35uC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.25nF@25V,0V | |
| 开启延迟时间(Td(on)) | 31ns | |
| 关断延迟时间(Td(off)) | 151ns | |
| 导通损耗(Eon) | 3.97mJ | |
| 关断损耗(Eoff) | 2.64mJ | |
| 工作温度 | -40℃~+150℃ |
