温馨提醒：图片仅供参考，商品以实物为准

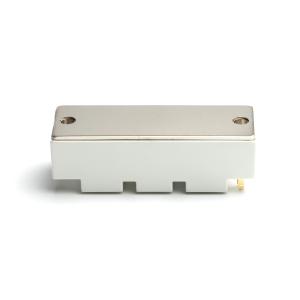

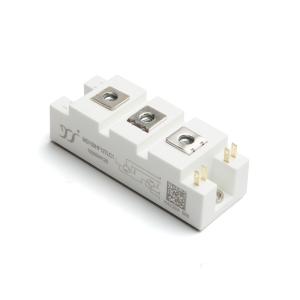

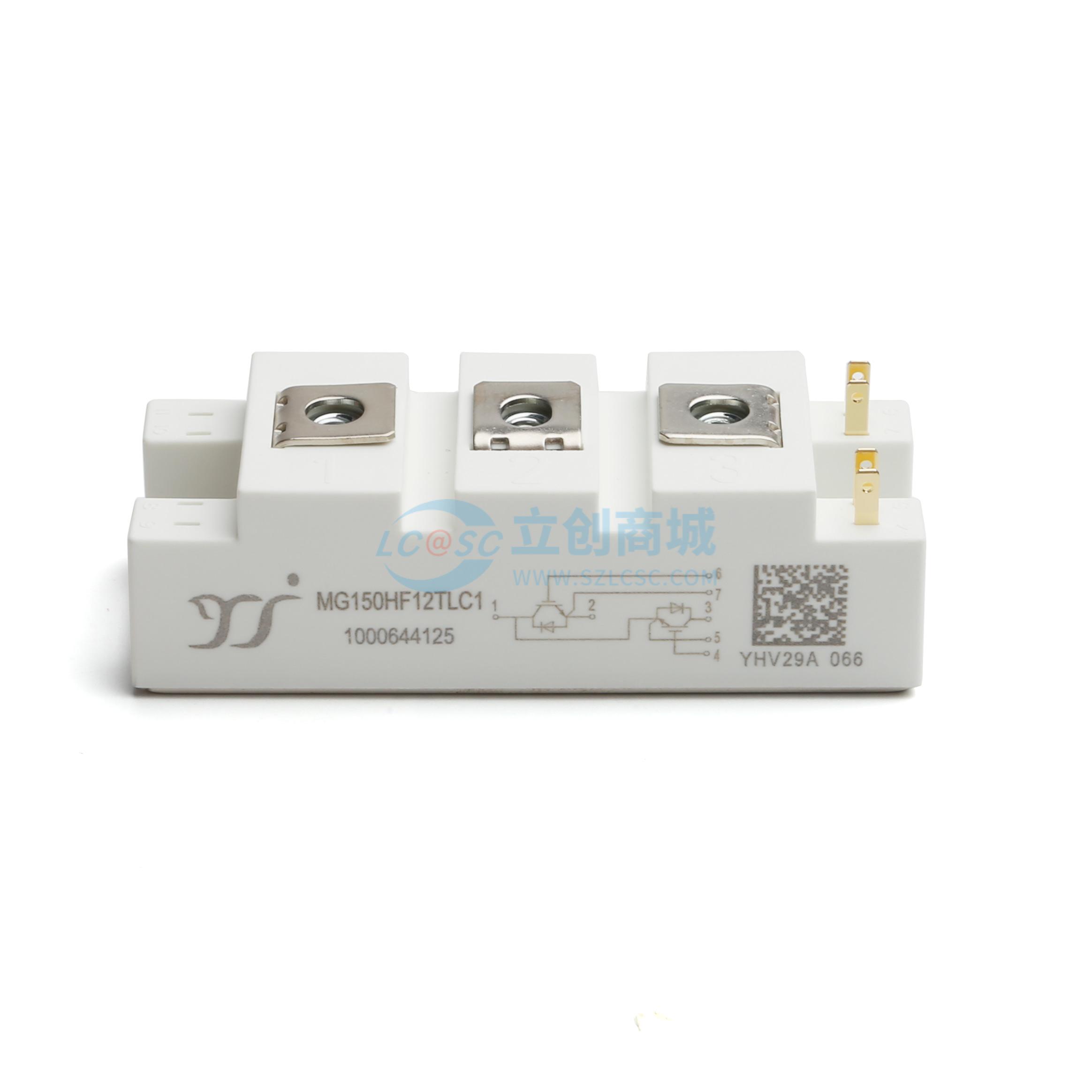

MG150HF12TLC1
1.2kV 150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：采用沟槽技术实现低VCE(sat)。 VCE(sat)具有正温度系数。 高短路能力（10μs）。 包含超快速软恢复反并联FWD。 低电感。 最高结温175℃。应用：电机驱动逆变器。 交流和直流伺服驱动放大器
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- MG150HF12TLC1
- 商品编号
- C2942688
- 包装方式
- 盒装
- 商品毛重
- 156.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 150A | |
| 耗散功率(Pd) | 960W | |
| 正向脉冲电流(Ifm) | 300A | |
| 集射极饱和电压(VCE(sat)) | 2.2V@150A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@5mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 14.5nF | |
| 开启延迟时间(Td(on)) | 124ns | |
| 关断延迟时间(Td(off)) | 229ns | |
| 导通损耗(Eon) | 10.4mJ | |
| 关断损耗(Eoff) | 10.2mJ | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 0.48nF |
