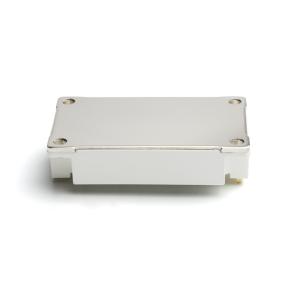

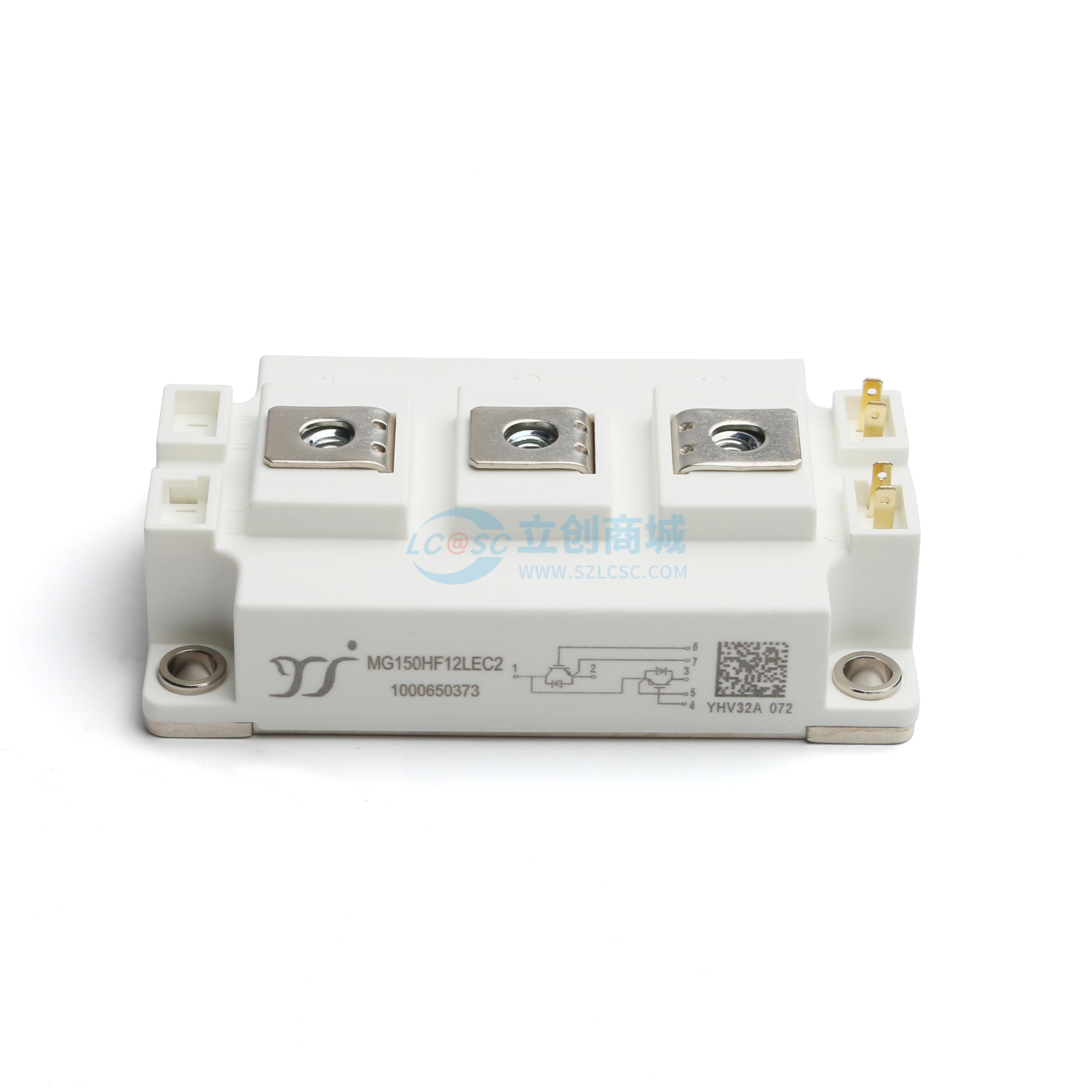

温馨提醒：图片仅供参考，商品以实物为准
MG150HF12LEC2
1.2kV 150A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：采用NPT技术的高速IGBT。 低开关损耗。 高短路能力（10μs）。 包含超快速软恢复反并联FWD。 低电感。 最高结温150℃。应用：高频驱动器。 太阳能逆变器
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- MG150HF12LEC2
- 商品编号
- C2942697
- 包装方式
- 盒装
- 商品毛重
- 310.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 960W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 150A | |
| 集电极脉冲电流(Icm) | 300A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 3.4V@150A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@6mA | |
| 栅极电荷量(Qg) | 2.86uC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 9.8nF | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | 600pF | |
| 开启延迟时间(Td(on)) | 133ns | |
| 关断延迟时间(Td(off)) | 390ns | |
| 导通损耗(Eon) | 23.3mJ | |
| 关断损耗(Eoff) | 5.1mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 采用NPT技术的高速IGBT
- 低开关损耗
- 高短路能力（10us）
- 包含超快软恢复反并联续流二极管
- 低电感
- 最高结温150°C
应用领域
- 高频驱动器
- 太阳能逆变器
- UPS
- 电焊机
